उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईडी श्रृंखला

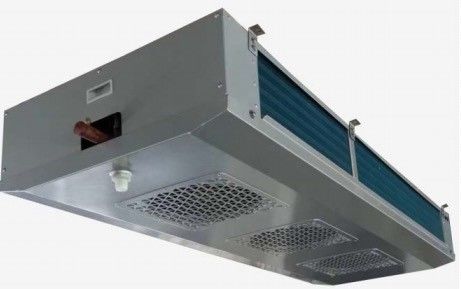

ED सीरीज़ इंडस्ट्रियल डुअल-डिस्चार्ज यूनिट कूलर
1. उत्पाद विवरण:
ईडी सीरीज इंडस्ट्रियल एयर कूलर नीचे से एयर इनलेट और दोनों तरफ से एयर आउटलेट की संरचना को अपनाता है।यह मुख्य रूप से उन ठंडे भंडारण के लिए उपयोग किया जाता है जो भंडारण या उत्पादन ठंडे कमरे के छोटे आकार के होते हैं जो सीधे उड़ाने के लिए उपयुक्त नहीं होते हैं।
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● आवरण: चांदी पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाले जस्ती स्टील, इसमें मजबूत जंग-रोधी गुण होते हैं;बाहरी पानी की प्लेट काज संरचना, सुविधाजनक और त्वरित संचालन को अपनाती है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की प्लेट डिजाइन: बाहरी पानी की प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को गोद लेती है;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● कुंडल: तांबे की पाइप φ15, ट्यूब रिक्ति 50 × 50 वर्ग व्यवस्था, गर्मी हस्तांतरण क्षेत्र बड़ा है, गर्मी हस्तांतरण तापमान अंतर छोटा है, फिन फ्रॉस्टिंग गति धीमी है।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म के साथ नालीदार एल्यूमीनियम पंख, 4.0 और 6.0 मिमी और 9.0 मिमी की पंख रिक्ति।
● फैन: ब्लोअर का हाई-पावर बाहरी रोटर फैन, ऑपरेटिंग तापमान -30 ℃ ~ 60 ℃;फैन विनिर्देशों φ450, φ500, उत्पाद श्रृंखला के विभिन्न विनिर्देशों के गठन, उपयोगकर्ताओं के पास अधिक विकल्प हैं।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।आप ग्राहकों की आवश्यकताओं के अनुसार गर्म गैस डीफ़्रॉस्ट भी चुन सकते हैं।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● एयर कूलर का आउटलेट श्रेडर एल्वे से सुसज्जित है, जो उपयोगकर्ताओं के लिए दबाव का पता लगाने के लिए सुविधाजनक है।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
● विस्तार वाल्व ग्राहकों की आवश्यकताओं के अनुसार पूर्व स्थापित किया जा सकता है।
● यह R404A, R507A, R448A, R449A, R134a, R22 आदि के लिए रेफ्रिजरेंट से मिल सकता है।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | × | defrosting | एयर डिफ्रॉस्टिंग | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| जस्ती चादर पाउडर कोटिंग के साथ | ● | गर्म गैस | ○ | ||
| स्टेनलेस स्टील प्लेट | ○ | विस्तार वॉल्व | ○ | ||
| पंखा | वेइगुआंग मोटर | ● | ड्रेनपाइप गर्म तार | ○ | |
| ईबीएम मोटर | ○ | विंड डक्ट हीटिंग बेल्ट | × | ||
| पवन बाल्टी मोटर | × | ||||
| पंख | एल्यूमीनियम पंख | ○ | |||
| हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||||
●:मानक;○:विकल्प;×:मत चुनें।
3. तकनीकी डाटा शीट:
3.1 फिन स्पेसिंग 4.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = 10 ℃ ΔΤ=10K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडी451/डीएल-ईटी | 6.3 | 9.3 | 35.0 | 4.8 | 4500 | 2 × 6 | φ12 | φ22 | 2×G1” | 73 |
| ईडी452/डीएल-ईटी | 12.6 | 18.5 | 70.0 | 8.8 | 9000 | 2 × 8 | φ16 | φ22 | 2×G1” | 114 |
| ईडी453/डीएल-ईटी | 18.9 | 27.8 | 105.0 | 12.9 | 13500 | 2 × 10 | φ16 | φ28 | 2×G1.5” | 155 |
| ईडी454/डीएल-ईटी | 25.2 | 37.0 | 140.0 | 17.0 | 18000 | 2 × 12 | φ16 | φ35 | 2×G1.5” | 196 |
| ईडी501/डीएल-ईटी | 8.9 | 13.0 | 52.5 | 6.8 | 6000 | 2 × 7 | φ12 | φ22 | 2×G1” | 89 |
| ईडी502/डीएल-ईटी | 17.8 | 26.1 | 105.0 | 12.9 | 12000 | 2×9 | φ16 | φ28 | 2×G1.5” | 145 |
| ईडी503/डीएल-ईटी | 26.8 | 39.4 | 157.5 | 19.0 | 18000 | 2 × 11 | φ22 | φ42 | 2×G1.5” | 201 |
| ईडी504/डीएल-ईटी | 35.7 | 52.5 | 210.0 | 25.0 | 24000 | 2 × 13 | φ22 | φ42 | 2×G1.5” | 257 |
3.2 फिन रिक्ति 6.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडी451/डीडी-ईटी | 4.9 | 3.9 | 23.7 | 4.8 | 5000 | 2 × 6 | φ12 | φ22 | 2×G1” | 71 |
| ईडी452/डीडी-ईटी | 9.7 | 7.7 | 47.5 | 8.8 | 10000 | 2 × 8 | φ16 | φ22 | 2×G1” | 110 |
| ईडी453/डीडी-ईटी | 14.6 | 11.6 | 71.2 | 12.9 | 15000 | 2 × 10 | φ16 | φ28 | 2×G1.5” | 149 |
| ईडी454/डीडी-ईटी | 19.5 | 15.6 | 94.9 | 17.0 | 20000 | 2 × 12 | φ16 | φ35 | 2×G1.5” | 188 |
| ईडी501/डीडी-ईटी | 6.8 | 5.4 | 35.6 | 6.8 | 6300 | 2 × 7 | φ12 | φ22 | 2×G1” | 86 |
| ईडी502/डीडी-ईटी | 13.5 | 10.8 | 71.2 | 12.9 | 12600 | 2×9 | φ16 | φ28 | 2×G1.5” | 139 |
| ईडी503/डीडी-ईटी | 20.3 | 16.2 | 106.8 | 19.0 | 18900 | 2 × 11 | φ22 | φ42 | 2×G1.5” | 192 |
| ईडी504/डीडी-ईटी | 27.0 | 21.6 | 142.4 | 25.0 | 25200 | 2 × 13 | φ22 | φ42 | 2×G1.5” | 246 |
3.3 फिन रिक्ति 9.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडी451/डीजे-ईटी | 3.8 | 3.0 | 16.2 | 4.8 | 5400 | 2 × 7 | φ12 | φ22 | 2×G1” | 71 |
| ईडी452/डीजे-ईटी | 7.6 | 6.1 | 32.5 | 8.8 | 10800 | 2×9 | φ16 | φ22 | 2×G1” | 109 |
| ED453/डीजे-ईटी | 11.4 | 9.1 | 48.7 | 12.9 | 16200 | 2 × 11 | φ16 | φ28 | 2×G1.5” | 148 |
| ED454/डीजे-ईटी | 15.2 | 12.2 | 65.0 | 17.0 | 21600 | 2 × 13 | φ16 | φ35 | 2×G1.5” | 186 |
| ईडी501/डीजे-ईटी | 5.7 | 4.6 | 24.6 | 6.8 | 6900 | 2 × 8 | φ12 | φ22 | 2×G1” | 85 |
| ईडी502/डीजे-ईटी | 11.2 | 9.0 | 48.7 | 12.9 | 13800 | 2 × 10 | φ16 | φ28 | 2×G1.5” | 138 |
| ईडी503/डीजे-ईटी | 16.8 | 13.4 | 73.1 | 19.0 | 20700 | 2 × 12 | φ22 | φ42 | 2×G1.5” | 190 |
| ईडी504/डीजे-ईटी | 22.4 | 17.9 | 97.5 | 25.0 | 27600 | 2 × 14 | φ22 | φ42 | 2×G1.5” | 243 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. एयरथ्रो परिवेश के तापमान पर 0.5m/s हवा की दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
4. विद्युत पैरामीटर तालिका:
| नमूना | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
| वोल्टेज (वी) | पावर (डब्ल्यू) | वर्तमान (ए) | गति (आर / मिनट) | कुंडल (किलोवाट) | ट्रे (किलोवाट) | कुल (किलोवाट) | |
| ईडी451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2 × 0.6 | 3.6 |
| ईडी452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| ईडी453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ईडी454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| ईडी501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2 × 0.8 | 4.8 |
| ईडी502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ईडी503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ईडी504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
