उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईसीजी श्रृंखला

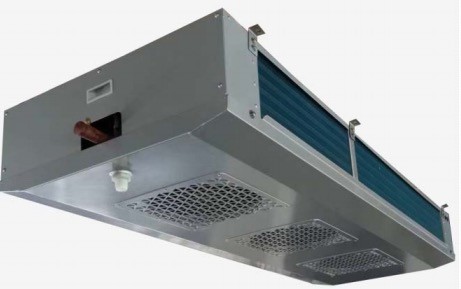

उत्पाद का नाम: वाणिज्यिक दोहरी निर्वहन ग्लाइकोल कूल रूम चिलर यूनिट 4.5-12 मिमी फिन स्पेस
ईसीजी सीरीज कमर्शियल डुअल-डिस्चार्ज ग्लाइकोल यूनिट कूलर
1. उत्पाद विवरण:
ईसीजी सीरीज़ के एयर कूलर को एथिलीन ग्लाइकॉल सॉल्यूशन के साथ सेकेंडरी कूलेंट और अल्ट्रा-थिन स्ट्रक्चर के साथ डिज़ाइन किया गया है, जिसमें नीचे से एयर इनलेट और दो तरफ से एयर आउटलेट है।ईसीजी श्रृंखला के कूलर मुख्य रूप से कोल्ड स्टोरेज में उपयोग किए जाते हैं जो एथिलीन ग्लाइकॉल समाधान को द्वितीयक शीतलक के रूप में उपयोग करते हैं।उत्पाद में एक छोटा सा स्थापना स्थान है और मुख्य रूप से द्वितीयक शीतलक के रूप में कम तापमान ग्लाइकोल समाधान के साथ एक मानवयुक्त प्रसंस्करण कक्ष में उपयोग किया जाता है।ईसीजी श्रृंखला कूलर क्रमशः 10 ℃, 0 ℃ और -18 ℃ पर उपयोग किया जा सकता है।
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● आवरण: सिल्वर पाउडर कोटिंग (RAL7001) के साथ Al-Mg अलॉय शीट, इसमें जंग-रोधी गुण और हल्का वज़न है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की थाली डिजाइन: काज संरचना डिजाइन, सुविधाजनक संचालन के साथ बाहरी पानी की थाली;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● कुंडल: तांबे की पाइप φ12, ट्यूब रिक्ति 38.1 × 33 है, त्रिकोण व्यवस्था, गर्मी हस्तांतरण दक्षता अधिक है।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म, 4.0 और 6.0 मिमी की फिन रिक्ति के साथ नालीदार एल्यूमीनियम पंख।
● प्रशंसक: बाहरी रोटर प्रशंसक, प्रशंसक विनिर्देश φ350, कार्य तापमान -30 ~ 60 ℃, प्रशंसकों की संख्या 1 से 4। उच्च गति और कम गति के डिजाइन के साथ, विभिन्न शोर आवश्यकताओं को पूरा कर सकते हैं।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● एयर कूलर का आउटलेट श्रेडर एल्वे से सुसज्जित है, जो उपयोगकर्ताओं के लिए दबाव का पता लगाने के लिए सुविधाजनक है।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | ● | पंख | एल्यूमीनियम पंख | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||
| जस्ती चादर पाउडर कोटिंग के साथ | ○ | defrosting | एयर डिफ्रॉस्टिंग | ○ | |
| स्टेनलेस स्टील प्लेट | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| पंखा | वेइगुआंग मोटर | ● | पानी | × | |
| ईबीएम मोटर | ○ | ड्रेनपाइप गर्म तार | ○ | ||
| पवन बाल्टी मोटर | × | विंड डक्ट हीटिंग बेल्ट | × | ||
●:मानक;○:विकल्प;×:मत चुनें
3. तकनीकी डाटा शीट:
3.1 फैन मानक गति (1420rpm)
3.1.1 फिन रिक्ति 4.0 मिमी
| नमूना |
ग्लाइकोल 25% टी1=-3℃, टी2=2℃ ट्र = 10℃, आरएच 85% |
ग्लाइकोल34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ECG351/CLN-ET | 3.5 | 0.6 | 2.6 | 0.8 | 13.1 | 2.5 | 2200 | 6 | φ22 | φ22 | जी1” | 31 |
| ECG351/DLN-ET | 4.4 | 0.8 | 3.2 | 1.0 | 17.5 | 3.4 | 2000 | 6 | φ22 | φ22 | जी1” | 33 |
| ECG352/CLN-ET | 7.1 | 1.3 | 5.1 | 1.6 | 26.3 | 4.7 | 4400 | 8 | φ28 | φ28 | जी1” | 51 |
| ECG352/DLN-ET | 8.8 | 1.6 | 6.3 | 2.0 | 35.0 | 6.3 | 4000 | 8 | φ28 | φ28 | जी1” | 55 |
| ECG353/CLN-ET | 10.6 | 2.0 | 7.7 | 2.5 | 39.4 | 6.9 | 6600 | 10 | φ28 | φ28 | जी1” | 73 |
| ECG353/DLN-ET | 13.1 | 2.4 | 9.4 | 3.0 | 52.5 | 9.2 | 6000 | 10 | φ35 | φ35 | जी1” | 79 |
| ECG354/CLN-ET | 14.2 | 2.6 | 10.2 | 3.3 | 52.5 | 9.1 | 8800 | 12 | φ35 | φ35 | जी1” | 93 |
| ECG354/DLN-ET | 17.5 | 3.2 | 12.6 | 4.0 | 70.0 | 12.2 | 8000 | 12 | φ35 | φ35 | जी1” | 100 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
3.1.2 फिन रिक्ति 6.0 मिमी
| नमूना |
ग्लाइकोल 34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
ग्लाइकोल50% टी1=-28℃,टी2=-25℃ ट्र = -18℃, आरएच 95% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ECG351/CDN-ET | 2.1 | 0.7 | 1.9 | 0.7 | 9.0 | 2.5 | 2350 | 6 | φ22 | φ22 | जी1” | 30 |
| ईसीजी351/डीडीएन-ईटी | 2.6 | 0.8 | 2.4 | 0.8 | 12.0 | 3.4 | 2200 | 6 | φ22 | φ22 | जी1” | 32 |
| ECG352/CDN-ET | 4.3 | 1.4 | 3.9 | 1.4 | 18.1 | 4.7 | 4700 | 8 | φ28 | φ28 | जी1” | 50 |
| ईसीजी352/डीडीएन-ईटी | 5.3 | 1.7 | 4.8 | 1.7 | 24.1 | 6.3 | 4400 | 8 | φ28 | φ28 | जी1” | 53 |
| ECG353/CDN-ET | 6.4 | 2.0 | 5.8 | 2.0 | 27.1 | 6.9 | 7050 | 10 | φ28 | φ28 | जी1” | 71 |
| ईसीजी353/डीडीएन-ईटी | 7.9 | 2.5 | 7.2 | 2.5 | 36.1 | 9.2 | 6600 | 10 | φ35 | φ35 | जी1” | 76 |
| ECG354/CDN-ET | 8.5 | 2.7 | 7.8 | 2.7 | 36.1 | 9.1 | 9400 | 12 | φ35 | φ35 | जी1” | 91 |
| ईसीजी354/डीडीएन-ईटी | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.2 | 8800 | 12 | φ35 | φ35 | जी1” | 97 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
3.2 पंखा कम गति (920rpm)
3.2.1 फिन रिक्ति 4.0 मिमी
| नमूना |
ग्लाइकोल 25% टी1=-3℃, टी2=2℃ ट्र = 10℃, आरएच 85% |
ग्लाइकोल 34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ECG351/सीएलएस-ईटी | 2.9 | 0.5 | 1.8 | 0.6 | 13.1 | 2.5 | 1150 | 5 | φ22 | φ22 | जी1” | 31 |
| ECG351/डीएलएस-ईटी | 3.5 | 0.6 | 2.1 | 0.7 | 17.5 | 3.4 | 1300 | 5 | φ22 | φ22 | जी1” | 33 |
| ECG352/सीएलएस-ईटी | 5.8 | 1.1 | 3.7 | 1.2 | 26.3 | 4.7 | 2300 | 7 | φ28 | φ28 | जी1” | 51 |
| ECG352/डीएलएस-ईटी | 7.0 | 1.3 | 4.2 | 1.3 | 35.0 | 6.3 | 2600 | 7 | φ28 | φ28 | जी1” | 55 |
| ECG353/सीएलएस-ईटी | 8.7 | 1.6 | 5.5 | 1.8 | 39.4 | 6.9 | 3450 | 8 | φ28 | φ28 | जी1” | 73 |
| ECG353/डीएलएस-ईटी | 10.5 | 1.9 | 6.3 | 2.0 | 52.5 | 9.2 | 3900 | 8 | φ35 | φ35 | जी1” | 79 |
| ECG354/सीएलएस-ईटी | 11.6 | 2.1 | 7.4 | 2.4 | 52.5 | 9.1 | 4600 | 10 | φ35 | φ35 | जी1” | 93 |
| ईसीजी354/डीएलएस-ईटी | 14.0 | 2.6 | 8.4 | 2.7 | 70.0 | 12.2 | 5200 | 10 | φ35 | φ35 | जी1” | 100 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
3.2.2 फिन रिक्ति 6.0 मिमी
| नमूना |
ग्लाइकोल34% टी1=-10℃,टी2=-7℃ ट्र =0℃,आरएच85% |
ग्लाइकोल50% टी1=-28℃,टी2=-25℃ ट्र =-18℃,आरएच95% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
क्षमता (किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ECG351/सीडीएस-ईटी | 1.5 | 0.5 | 1.3 | 0.5 | 9.0 | 2.5 | 1300 | 5 | φ22 | φ22 | जी1” | 30 |
| ECG351/DDS-ET | 1.8 | 0.6 | 1.6 | 0.6 | 12.0 | 3.4 | 1450 | 5 | φ22 | φ22 | जी1” | 32 |
| ECG352/सीडीएस-ईटी | 3.1 | 1.0 | 2.7 | 1.0 | 18.1 | 4.7 | 2600 | 7 | φ28 | φ28 | जी1” | 50 |
| ECG352/DDS-ET | 3.6 | 1.2 | 3.1 | 1.2 | 24.1 | 6.3 | 2900 | 7 | φ28 | φ28 | जी1” | 53 |
| ECG353/सीडीएस-ईटी | 4.6 | 1.5 | 4.1 | 1.5 | 27.1 | 6.9 | 3900 | 8 | φ28 | φ28 | जी1” | 71 |
| ECG353/DDS-ET | 5.4 | 1.7 | 4.7 | 1.7 | 36.1 | 9.2 | 4350 | 8 | φ35 | φ35 | जी1” | 76 |
| ECG354/सीडीएस-ईटी | 6.1 | 2.0 | 5.4 | 2.0 | 36.1 | 9.1 | 5200 | 10 | φ35 | φ35 | जी1” | 91 |
| ECG354/DDS-ET | 7.2 | 2.3 | 6.3 | 2.3 | 48.2 | 12.2 | 5800 | 10 | φ35 | φ35 | जी1” | 97 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
4. विद्युत पैरामीटर तालिका:
| नमूना | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
| वोल्टेज (वी) | इनपुट (डब्ल्यू) | वर्तमान (ए) | गति (आर / मिनट) | कुंडल (किलोवाट) | ट्रे (किलोवाट) | कुल (किलोवाट) | |
| ECG351/**N-ET | 380-3 | 165 | 0.43 | 1420 | 2 × 0.6 | 2 × 0.6 | 2.4 |
| ECG352/**N-ET | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**N-ET | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | 8.0 |
| ECG351/**S-ET | 380-3 | 80 | 0.32 | 920 | 2 × 0.6 | 2 × 0.6 | 2.4 |
| ECG352/**S-ET | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**एस-ईटी | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**एस-ईटी | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | 8.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
6. अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विवरण के लिए तस्वीर पर क्लिक करें
7. गुणवत्ता कैसे सुनिश्चित करें?कोई प्रक्रिया?
हमारा QC विभाग प्रत्येक चरण को सुनिश्चित करेगा
8. क्या आप कारखाना करते हैं?
हम 1995 में स्थापित कारखाने हैं और 28 वर्षों के माध्यम से विकसित हुए हैं, हमारे सभी ग्राहकों द्वारा स्वागत किया गया है। आपके सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं, जिसमें 50000 वर्ग मीटर शामिल हैं, और आपका समर्थन हमारे सपने को जारी रखने के लिए बहुत महत्वपूर्ण है। ताजा और स्वस्थ भोजन खा रहा है।
9. क्या आप प्रदर्शनी में भाग लेते हैं?
प्रत्येक वर्ष हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, साथ ही हम प्रदर्शनी में भाग लेने के लिए अपने एजेंट का समर्थन करेंगे, हमारे साथ जुड़ने के लिए आपका स्वागत है।
10. हमें क्यों चुना
पेशेवर: 28 साल एक चीज-प्रशीतन उपकरण पर ध्यान केंद्रित करते हैं
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: सीई, आईएसओ, और विशेष दबाव उपकरण बनाने का प्रमाण पत्र
11.परियोजना संदर्भ?
12.अक्सर पूछे जाने वाले प्रश्न
1, प्रश्न: आपका कारखाना पता कहां है?
एक: हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार Shengzhou, झेजियांग प्रांत में स्थित हैं।
2, प्रश्न: आपका पैकेज क्या है?
ए: हमारे पैकेज कस्टम की आवश्यकता का अनुपालन करते हैं जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
ए: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, प्रश्न: क्या आप नमूना पेश कर सकते हैं?
ए: हां, हम नमूना पेश कर सकते हैं। और आपके शुल्क पर लागत और वितरण।
5, प्रश्न: मुझे आपकी सूची में उत्पाद नहीं मिल रहे हैं?
ए: कृपया मुझसे सीधे संपर्क करें।
6, प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
ए: हमारे पास ब्यूरो वेरिटास रिपोर्ट के तीसरे पक्ष के सत्यापित दस्तावेज़ हैं, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
