उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईएचजी श्रृंखला

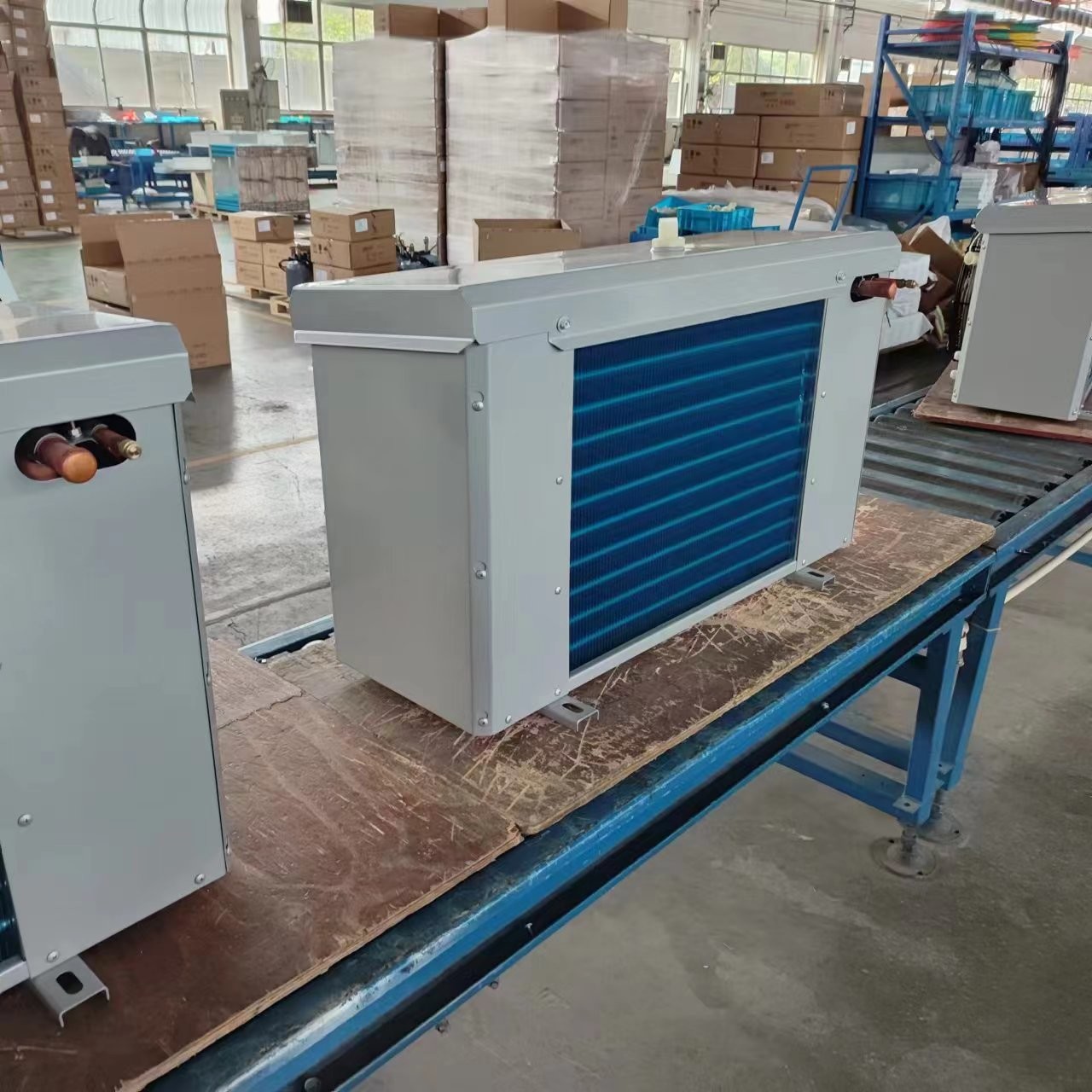

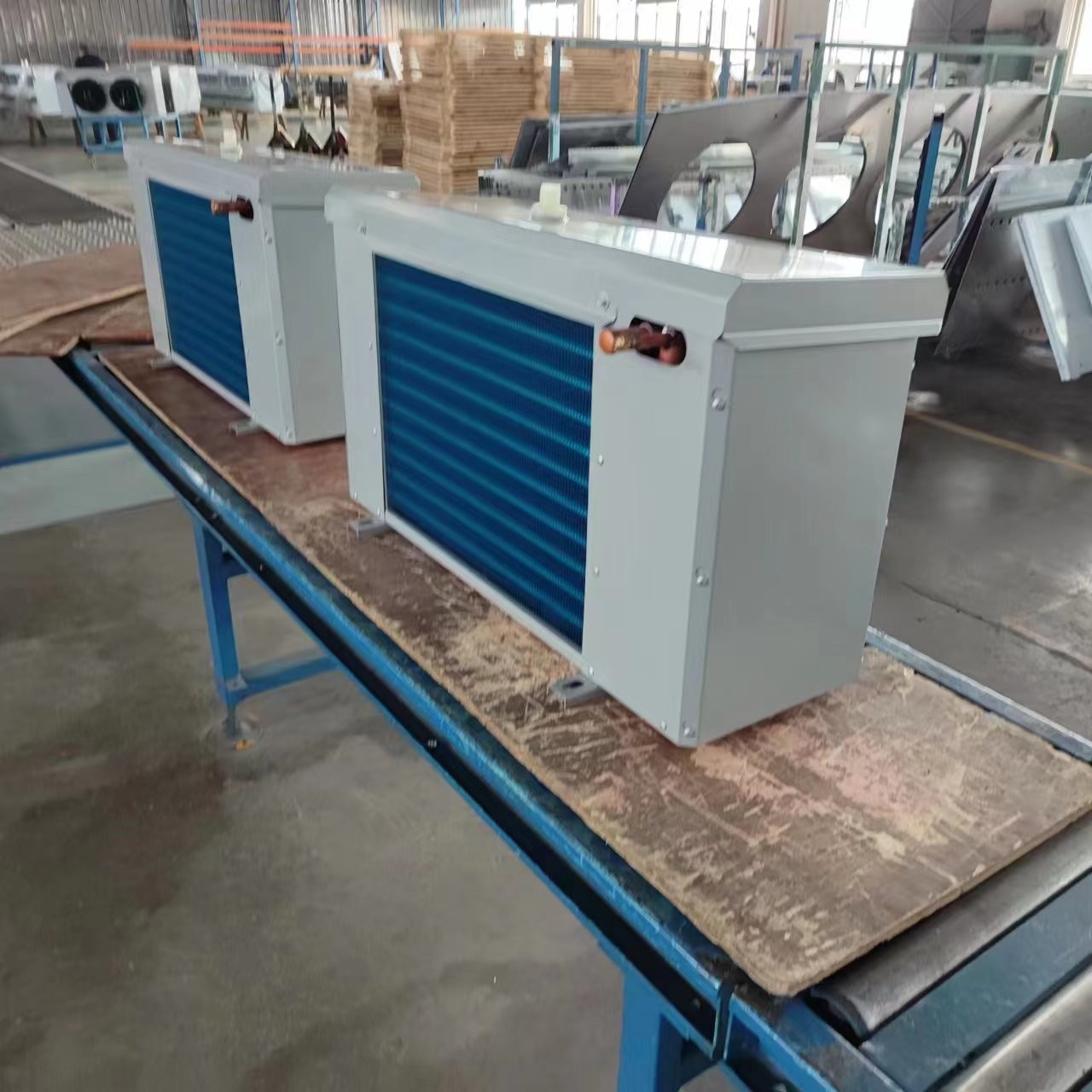

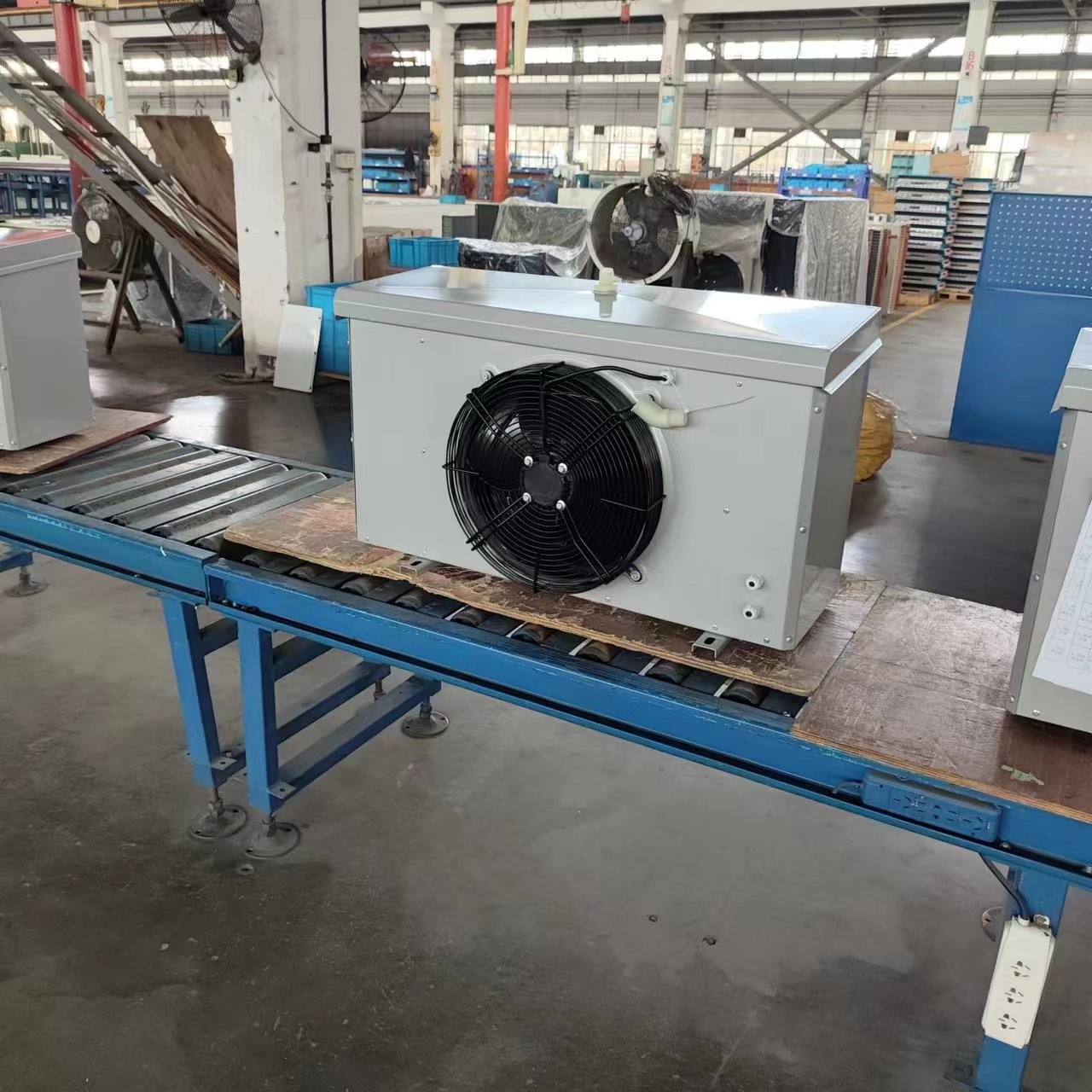

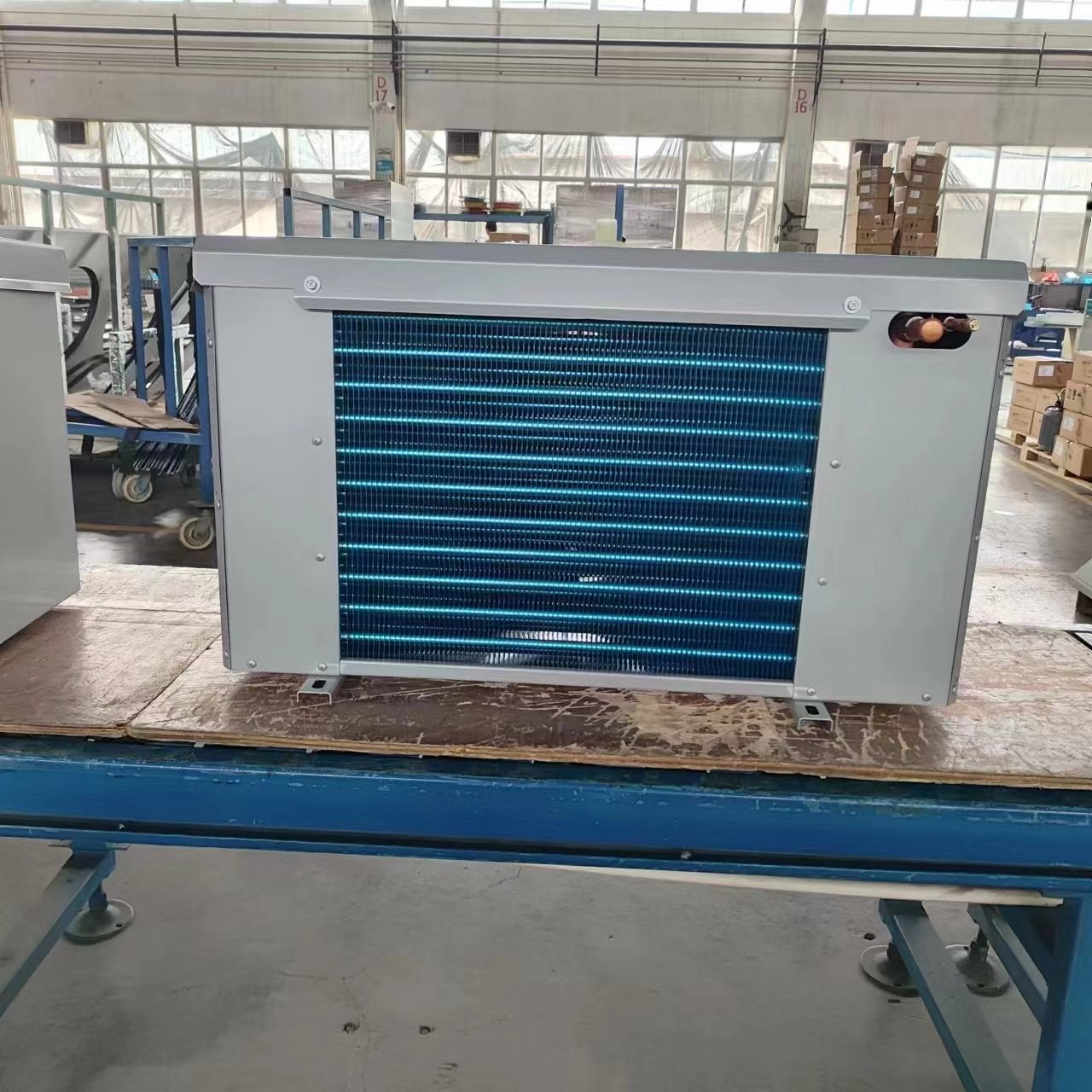

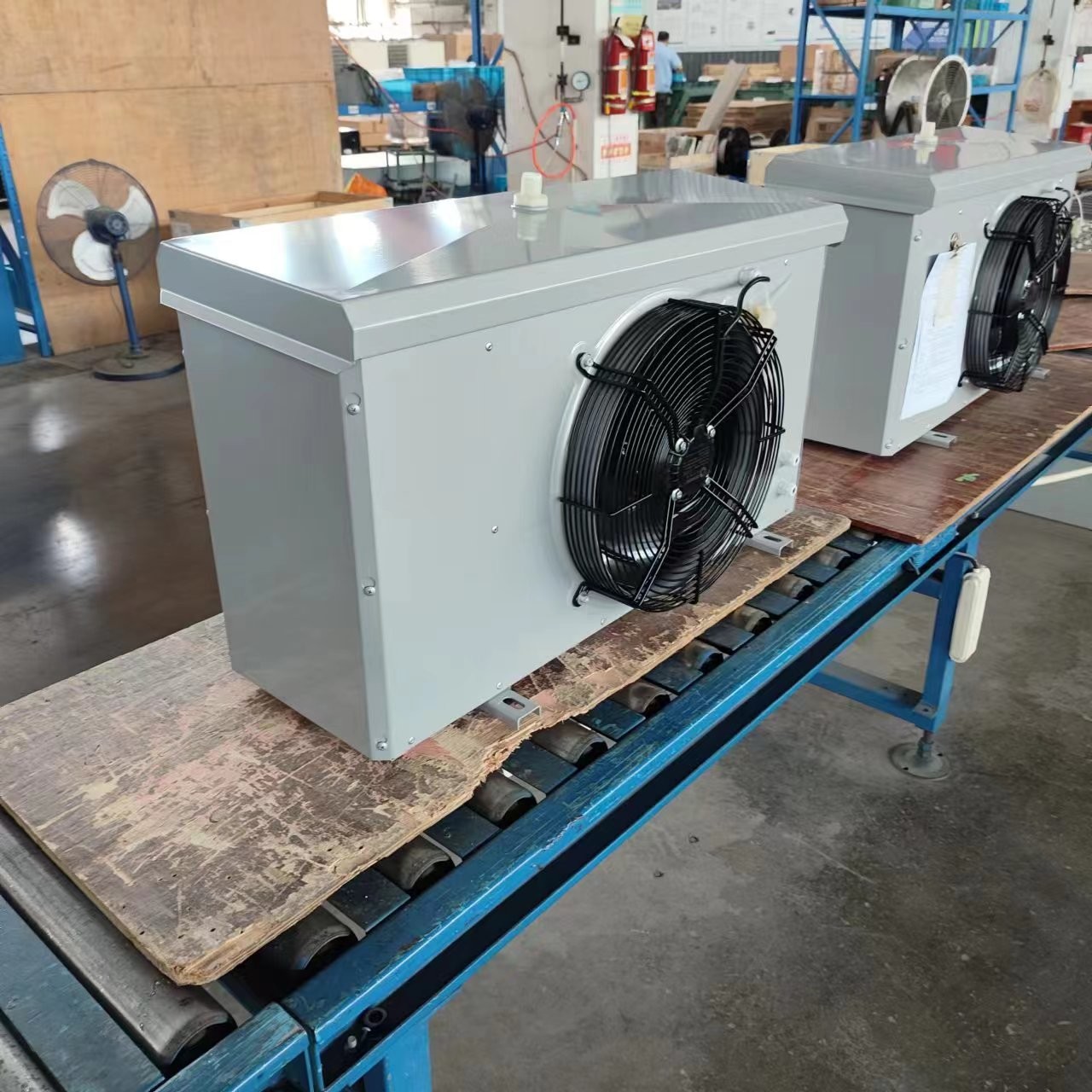

उत्पाद का नाम: कोल्ड स्टोरेज के लिए वाटरप्रूफ IP65 कमर्शियल कूलरूम इवेपोरेटर एयर कूलर
ईएचजी सीरीज कमर्शियल सेलिंग ग्लाइकोल यूनिट कूलर
1. उत्पाद विवरण:
हमारी कंपनी द्वारा विकसित EHG श्रृंखला वाणिज्यिक एथिलीन ग्लाइकॉल कूलर φ 12 कॉपर ट्यूब, ग्लाइकोल जलीय घोल के साथ कोल्ड स्टोरेज कूलिंग उपकरण को रेफ्रिजरेंट के रूप में अपनाता है।एयर कूलर की EHG श्रृंखला का उपयोग कोल्ड स्टोरेज में क्रमशः 10 ℃, 0 ℃ और -18 ℃ पर किया जा सकता है, मुख्य रूप से मध्यम और छोटी शीतलन क्षमता वाले कोल्ड स्टोरेज के लिए।
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● आवरण: चांदी पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाली जस्ती स्टील प्लेट, मजबूत संक्षारण प्रतिरोध के साथ;दो तरफ प्लेटें और बाहरी पानी की प्लेट हिंग वाली संरचना को अपनाती है, जो सुविधाजनक और संचालित करने में तेज़ है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की प्लेट डिजाइन: बाहरी पानी की प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को गोद लेती है;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● इंटीग्रल स्ट्रेच आर्क के साथ लंबी एयर डक्ट डिजाइन में अच्छा वायु प्रवाह प्रभाव होता है।
● 500 के व्यास वाले पंखे के लिए, आसान स्थापना के लिए फर्श समर्थन पैर हैं।
● कुंडल: तांबे की पाइप φ12, रिक्ति 38.1×33, त्रिकोण व्यवस्था, गर्मी हस्तांतरण दक्षता अधिक है।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म, 4.0 और 6.0 मिमी की फिन रिक्ति के साथ नालीदार एल्यूमीनियम पंख।
● प्रशंसक: उच्च शक्ति बाहरी रोटर प्रशंसक, ऑपरेटिंग तापमान -30 ℃ ~ 60 ℃;फैन विनिर्देशों φ350, φ400, φ500, उत्पाद श्रृंखला के विभिन्न विनिर्देशों के गठन, उपयोगकर्ताओं के पास अधिक विकल्प हैं।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | × | पंख | एल्यूमीनियम पंख | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||
| पाउडर कोटिंग के साथ जस्ती शीट | ● | डीफ्रोस्ट | एयर डिफ्रॉस्टिंग | ○ | |
| स्टेनलेस स्टील प्लेट* | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| पंखा | वेइगुआंग मोटर | ● | पानी | × | |
| ईबीएम मोटर* | ○ | ड्रेनपाइप गर्म तार | ○ | ||
| पवन बाल्टी मोटर | ○ | विंड डक्ट हीटिंग बेल्ट | ○ | ||
●:मानक;○:विकल्प;×:मत चुनें।
* : शॉर्ट साइड डिफ्लेक्टर एयर डक्ट का इस्तेमाल करें।
3. तकनीकी डाटा शीट:
3.1 फिन रिक्ति 4.0 मिमी
| नमूना |
ग्लाइकोल 25% टी1=-3℃, टी2=2℃ ट्र = 10℃, आरएच 85% |
ग्लाइकोल34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| φ350पंखा | ||||||||||||
| EHG351/सीएल-ईटी | 2.9 | 0.5 | 2.2 | 0.7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/डीएल-ईटी | 3.6 | 0.7 | 2.6 | 0.8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/सीएल-ईटी | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| ईएचजी352/डीएल-ईटी | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/सीएल-ईटी | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/डीएल-ईटी | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/सीएल-ईटी | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400पंखा | ||||||||||||
| ईएचजी401/डीएल-ईटी | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| ईएचजी401/एफएल-ईटी | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| ईएचजी402/डीएल-ईटी | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5" | 77 |
| ईएचजी402/एफएल-ईटी | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5" | 86 |
| ईएचजी403/डीएल-ईटी | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5" | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5" | 120 |
| ईएचजी404/डीएल-ईटी | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5" | 132 |
| ईएचजी404/एफएल-ईटी | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5" | 151 |
| φ500पंखा | ||||||||||||
| ईएचजी501/डीएल-ईटी | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5" | 78 |
| ईएचजी501/एफएल-ईटी | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5" | 86 |
| ईएचजी502/डीएल-ईटी | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5" | 124 |
| ईएचजी502/एफएल-ईटी | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5" | 139 |
| ईएचजी503/डीएल-ईटी | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2" | 171 |
| ईएचजी503/एफएल-ईटी | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2" | 194 |
| ईएचजी504/डीएल-ईटी | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | G2" | 219 |
| ईएचजी504/एफएल-ईटी | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | G2" | 251 |
3.2 फिन रिक्ति 6.0 मिमी
| नमूना |
ग्लाइकोल34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
ग्लाइकोल50% टी1=-28℃, टी2=-25℃ ट्र = 0℃, आरएच95% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| φ350पंखा | ||||||||||||
| EHG351/सीडी-ईटी | 1.8 | 0.6 | 1.6 | 0.6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1" | 35 |
| ईएचजी351/डीडी-ईटी | 2.2 | 0.7 | 2.0 | 0.7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1" | 37 |
| EHG352/सीडी-ईटी | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/डीडी-ईटी | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/सीडी-ईटी | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| ईएचजी353/डीडी-ईटी | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/सीडी-ईटी | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| ईएचजी354/डीडी-ईटी | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400पंखा | ||||||||||||
| ईएचजी401/डीडी-ईटी | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| ईएचजी401/एफडी-ईटी | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| ईएचजी402/डीडी-ईटी | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5" | 75 |
| ईएचजी402/एफडी-ईटी | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5" | 83 |
| ईएचजी403/डीडी-ईटी | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5" | 104 |
| ईएचजी403/एफडी-ईटी | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5" | 116 |
| ईएचजी404/डीडी-ईटी | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5" | 129 |
| ईएचजी404/एफडी-ईटी | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5" | 145 |
| φ500पंखा | ||||||||||||
| ईएचजी501/डीडी-ईटी | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5" | 77 |
| ईएचजी501/एफडी-ईटी | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5" | 84 |
| ईएचजी502/डीडी-ईटी | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5" | 120 |
| ईएचजी502/एफडी-ईटी | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5" | 134 |
| ईएचजी503/डीडी-ईटी | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2" | 165 |
| ईएचजी503/एफडी-ईटी | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | G2" | 187 |
| ईएचजी504/डीडी-ईटी | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | G2" | 212 |
| ईएचजी504/एफडी-ईटी | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | G2" | 240 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
4. विद्युत पैरामीटर तालिका:
| ठीक है | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
|
वोल्टेज (वी) |
इनपुट (डब्ल्यू) |
मौजूदा (ए) |
रफ़्तार (आर/मिनट) |
कुंडल (किलोवाट) |
ट्रे (किलोवाट) |
कुल (किलोवाट) |
|
| ईएचजी351* | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| ईएचजी352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| ईएचजी353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1 × 1.3 | 3.9 |
| ईएचजी354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| ईएचजी401/डी* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1 × 0.6 | 2.4 |
| ईएचजी401/एफ* | 380-3 | 205 | 0.51 | 1380 | 5×0.6 | 1 × 0.6 | 3.6 |
| ईएचजी402/डी* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1 × 1.1 | 4.4 |
| ईएचजी402/एफ* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1 × 1.1 | 6.6 |
| ईएचजी403/डी* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1 × 1.6 | 6.4 |
| ईएचजी403/एफ* | 380-3 | 615 | 1.53 | 1380 | 5×1.6 | 1 × 1.6 | 9.6 |
| ईएचजी404/डी* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| ईएचजी404/एफ* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| ईएचजी501/डी* | 380-3 | 500 | 0.95 | 1380 | 3×0.8 | 2 × 0.8 | 4.0 |
| ईएचजी501/एफ* | 380-3 | 500 | 0.95 | 1380 | 5×0.8 | 2 × 0.8 | 5.6 |
| ईएचजी502/डी* | 380-3 | 1000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| ईएचजी502/एफ* | 380-3 | 1000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| ईएचजी503/डी* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| ईएचजी503/एफ* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| ईएचजी504/डी* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| ईएचजी504/एफ* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
6. अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विवरण के लिए तस्वीर पर क्लिक करें
7. गुणवत्ता कैसे सुनिश्चित करें?कोई प्रक्रिया?
हमारा QC विभाग प्रत्येक चरण को सुनिश्चित करेगा
8. क्या आप कारखाना करते हैं?
हम 1995 में स्थापित कारखाने हैं और 28 वर्षों के माध्यम से विकसित हुए हैं, हमारे सभी ग्राहकों द्वारा स्वागत किया गया है। आपके सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं, जिसमें 50000 वर्ग मीटर शामिल हैं, और आपका समर्थन हमारे सपने को जारी रखने के लिए बहुत महत्वपूर्ण है। ताजा और स्वस्थ भोजन खा रहा है।
9. क्या आप प्रदर्शनी में भाग लेते हैं?
प्रत्येक वर्ष हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, साथ ही हम प्रदर्शनी में भाग लेने के लिए अपने एजेंट का समर्थन करेंगे, हमारे साथ जुड़ने के लिए आपका स्वागत है।
10. हमें क्यों चुना
पेशेवर: 28 साल एक चीज-प्रशीतन उपकरण पर ध्यान केंद्रित करते हैं
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: सीई, आईएसओ, और विशेष दबाव उपकरण बनाने का प्रमाण पत्र
11.परियोजना संदर्भ?
12.अक्सर पूछे जाने वाले प्रश्न
1, प्रश्न: आपका कारखाना पता कहां है?
एक: हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार Shengzhou, झेजियांग प्रांत में स्थित हैं।
2, प्रश्न: आपका पैकेज क्या है?
ए: हमारे पैकेज कस्टम की आवश्यकता का अनुपालन करते हैं जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
ए: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, प्रश्न: क्या आप नमूना पेश कर सकते हैं?
ए: हां, हम नमूना पेश कर सकते हैं। और आपके शुल्क पर लागत और वितरण।
5, प्रश्न: मुझे आपकी सूची में उत्पाद नहीं मिल रहे हैं?
ए: कृपया मुझसे सीधे संपर्क करें।
6, प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
ए: हमारे पास ब्यूरो वेरिटास रिपोर्ट के तीसरे पक्ष के सत्यापित दस्तावेज़ हैं, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
