उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईएफ श्रृंखला
उत्पाद का नाम: कोल्ड रूम 1.2kw--114kw के लिए ब्लास्ट फ्रीजर रूम इक्विपमेंट कूलिंग यूनिट

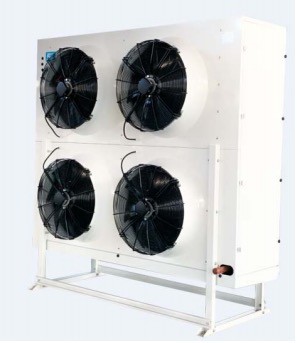

ईएफ सीरीज ग्राउंड-टाइप ब्लास्ट फ्रीजर यूनिट कूलर
1. उत्पाद विवरण:
EF सीरीज़ एयर कूलर फ़्लोर टाइप स्ट्रक्चर को अपनाता है, जिसका इस्तेमाल मुख्य रूप से तेज़ कूलिंग प्रोसेसिंग या कम तापमान वाले क्विक-फ़्रीज़िंग कोल्ड रूम के लिए किया जाता है।
● केसिंग: सिल्वर पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाला गैल्वेनाइज्ड स्टील, इसमें मजबूत एंटी-जंग संपत्ति है;दो पक्षों की प्लेट काज संरचना, सुविधाजनक और त्वरित संचालन को अपनाती है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है।
● डबल पानी की प्लेट डिजाइन: बाहरी पानी की प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को गोद लेती है;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● इंटीग्रल स्ट्रेच आर्क के साथ लंबी एयर डक्ट डिजाइन में अच्छा वायु प्रवाह प्रभाव होता है।
● कुंडल: तांबे की पाइप φ15, ट्यूब रिक्ति 50 × 50 वर्ग व्यवस्था, गर्मी हस्तांतरण क्षेत्र बड़ा है, गर्मी हस्तांतरण तापमान अंतर छोटा है, फिन फ्रॉस्टिंग गति धीमी है।
● हाइड्रोफिलिक फिल्म के साथ नालीदार एल्यूमीनियम फिन, ठंडे कमरे की विभिन्न आवश्यकताओं को पूरा करने के लिए 6.0, 9.0 और 12.0 मिमी की फिन स्पेसिंग।
● फैन: ऑपरेटिंग तापमान -45 ℃, ब्लोअर टाइप फैन, अधिक शक्ति से लैस, उच्च वायु दाब मोटर, बाहरी अवशिष्ट दबाव सुनिश्चित करने के लिए, भोजन की सतह की हवा की गति को कम करें, शुष्क खपत को कम करें, जमे हुए भोजन की गुणवत्ता में सुधार करें।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।आप ग्राहकों की आवश्यकताओं के अनुसार गर्म गैस डीफ़्रॉस्ट भी चुन सकते हैं।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● एयर कूलर का आउटलेट श्रेडर एल्वे से सुसज्जित है, जो उपयोगकर्ताओं के लिए दबाव का पता लगाने के लिए सुविधाजनक है।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
● विस्तार वाल्व ग्राहकों की आवश्यकताओं के अनुसार पूर्व स्थापित किया जा सकता है।
● यह R404A, R507A, R448A, R449A, R134a, R22 आदि के लिए रेफ्रिजरेंट से मिल सकता है।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | |||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | × | defrosting | इलेक्ट्रिक हीटिंग पाइप | ● | |
| पाउडर कोटिंग के साथ शीट | ○ | पानी डीफ्रॉस्टिंग | ○ | |||
| जस्ती चादर पाउडर कोटिंग के साथ | ● | गर्म गैस | ○ | |||
| स्टेनलेस स्टील प्लेट* | ○ | विस्तार वॉल्व | ○ | |||
|
पंखा (फूँक मारना) |
वेइगुआंग मोटर | ● | ड्रेनपाइप गर्म तार | ○ | ||
| ईबीएम मोटर* | ○ | विंड डक्ट हीटिंग बेल्ट | ○ | |||
| पवन बाल्टी मोटर | ○ | |||||
| सक्शन प्रकार प्रशंसक | ○ | |||||
| पंख | एल्यूमीनियम पंख | ○ | ||||
| हाइड्रोफिलिक एल्यूमीनियम पंख | ● | |||||
●:मानक;○:विकल्प;×:मत चुनें।
* : शॉर्ट साइड डिफ्लेक्टर एयर डक्ट का इस्तेमाल करें।
3. तकनीकी डाटा शीट:
3.1 फिन रिक्ति 6.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | कनेक्शन पाइप | वज़न | ||||
|
टीसी = 0 ℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
एम2 | डीएम3 | एम3/एच | प्रवेश | दुकान | नाली | किलोग्राम | ||
| ईएफ632/डीडी-ईटी | 26.6 | 21.3 | 106.8 | 20.6 | 26000 | φ16 | φ35 | G2" | 243 | |
| ईएफ632/ईडी-ईटी | 28.2 | 22.6 | 133.5 | 25.7 | 25000 | φ22 | φ42 | G2" | 254 | |
| ईएफ632/एफडी-ईटी | 30.4 | 24.3 | 160.2 | 30.9 | 24000 | φ22 | φ42 | G2" | 266 | |
| ईएफ634/डीडी-ईटी | 53.3 | 42.7 | 213.6 | 39.1 | 52000 | φ22 | φ42 | G2" | 373 | |
| ईएफ634/ईडी-ईटी | 56.7 | 45.4 | 267.0 | 48.9 | 50000 | φ22 | φ42 | G2" | 396 | |
| ईएफ634/एफडी-ईटी | 60.8 | 48.6 | 320.4 | 58.7 | 48000 | φ28 | φ54 | G2" | 418 | |
| ईएफ636/डीडी-ईटी | 80.0 | 64.0 | 320.4 | 57.7 | 78000 | φ28 | φ54 | G2" | 522 | |
| ईएफ636/ईडी-ईटी | 85.1 | 68.1 | 400.5 | 72.1 | 75000 | 2-φ22 | 2-φ42 | G2" | 555 | |
| ईएफ636/एफडी-ईटी | 91.3 | 73.0 | 480.6 | 86.5 | 72000 | 2-φ22 | 2-φ42 | G2" | 589 | |
| ईएफ638/डीडी-ईटी | 106.7 | 85.4 | 427.2 | 76.2 | 104000 | 2-φ22 | 2-φ42 | G2" | 670 | |
| ईएफ638/ईडी-ईटी | 113.4 | 90.7 | 534.0 | 95.3 | 100000 | 2-φ28 | 2-φ50 | G2" | 715 | |
| ईएफ638/एफडी-ईटी | 121.7 | 97.4 | 640.7 | 114.3 | 96000 | 2-φ28 | 2-φ50 | G2" | 760 | |
3.2 फिन रिक्ति 9.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | कनेक्शन पाइप | वज़न | ||||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
टीसी = -25 ℃ ΔΤ=6K |
एम2 | डीएम3 | एम3/एच | प्रवेश | दुकान | नाली | किलोग्राम | |||
| ईएफ632/डीजे-ईटी | 19.1 | 15.3 | 12.6 | 73.1 | 20.6 | 27000 | φ16 | φ35 | G2" | 241 | ||
| ईएफ632/ईजे-ईटी | 22.8 | 18.3 | 15.0 | 91.4 | 25.7 | 26000 | φ22 | φ42 | G2" | 252 | ||
| ईएफ632/एफजे-ईटी | 25.3 | 20.2 | 16.7 | 109.6 | 30.9 | 25000 | φ22 | φ42 | G2" | 263 | ||
| ईएफ634/डीजे-ईटी | 38.3 | 30.7 | 25.2 | 146.2 | 39.1 | 54000 | φ22 | φ42 | G2" | 369 | ||
| ईएफ634/ईजे-ईटी | 45.6 | 36.5 | 30.0 | 182.7 | 48.9 | 52000 | φ22 | φ42 | G2" | 391 | ||
| ईएफ634/एफजे-ईटी | 50.6 | 40.5 | 33.3 | 219.3 | 58.7 | 50000 | φ28 | φ54 | G2" | 412 | ||
| ईएफ636/डीजे-ईटी | 57.5 | 46.0 | 37.9 | 219.3 | 57.7 | 81000 | φ28 | φ54 | G2" | 516 | ||
| ईएफ636/ईजे-ईटी | 68.5 | 54.8 | 45.2 | 274.1 | 72.1 | 78000 | 2-φ22 | 2-φ42 | G2" | 548 | ||
| ईएफ636/एफजे-ईटी | 76.0 | 60.8 | 50.1 | 328.9 | 86.5 | 75000 | 2-φ22 | 2-φ42 | G2" | 580 | ||
| ईएफ638/डीजे-ईटी | 76.7 | 61.4 | 50.6 | 292.4 | 76.2 | 108000 | 2-φ22 | 2-φ42 | G2" | 663 | ||
| ईएफ638/ईजे-ईटी | 91.3 | 73.1 | 60.2 | 365.5 | 95.3 | 104000 | 2-φ28 | 2-φ50 | G2" | 705 | ||
| ईएफ638/एफजे-ईटी | 101.3 | 81.1 | 66.8 | 438.6 | 114.3 | 100000 | 2-φ28 | 2-φ50 | G2" | 748 | ||
3.3 फिन रिक्ति 12.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | कनेक्शन पाइप | वज़न | ||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
टीसी = -35 ℃ ΔΤ=6K |
एम2 | डीएम3 | एम3/एच | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईएफ632/डीके-ईटी | 16.1 | 12.9 | 10.4 | 56.2 | 20.6 | 27500 | φ16 | φ35 | G2" | 242 |
| ईएफ632/ईके-ईटी | 19.2 | 15.4 | 12.5 | 70.3 | 25.7 | 26600 | φ22 | φ42 | G2" | 253 |
| ईएफ632/एफके-ईटी | 21.0 | 16.8 | 13.6 | 84.4 | 30.9 | 25600 | φ22 | φ42 | G2" | 265 |
| ईएफ634/डीके-ईटी | 32.2 | 25.8 | 20.9 | 112.5 | 39.1 | 55000 | φ22 | φ42 | G2" | 372 |
| ईएफ634/ईके-ईटी | 38.6 | 30.9 | 25.1 | 140.6 | 48.9 | 53200 | φ22 | φ42 | G2" | 394 |
| ईएफ634/एफके-ईटी | 42.1 | 33.7 | 27.4 | 168.7 | 58.7 | 51200 | φ28 | φ54 | G2" | 416 |
| ईएफ636/डीके-ईटी | 48.5 | 38.8 | 31.5 | 168.7 | 57.7 | 82500 | φ28 | φ54 | G2" | 520 |
| ईएफ636/ईके-ईटी | 57.8 | 46.3 | 37.5 | 210.9 | 72.1 | 79800 | 2-φ22 | 2-φ42 | G2" | 553 |
| ईएफ636/एफके-ईटी | 63.2 | 50.6 | 41.0 | 253.1 | 86.5 | 76800 | 2-φ22 | 2-φ42 | G2" | 586 |
| ईएफ638/डीके-ईटी | 64.6 | 51.7 | 42.0 | 225.0 | 76.2 | 110000 | 2-φ22 | 2-φ42 | G2" | 667 |
| ईएफ638/ईके-ईटी | 77.2 | 61.8 | 50.1 | 281.2 | 95.3 | 106400 | 2-φ28 | 2-φ50 | G2" | 711 |
| ईएफ638/एफके-ईटी | 84.4 | 67.5 | 54.8 | 337.5 | 114.3 | 102400 | 2-φ28 | 2-φ50 | G2" | 755 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
4. विद्युत पैरामीटर तालिका:
| नमूना | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
| वोल्टेज (वी) | पावर (डब्ल्यू) | वर्तमान (ए) | गति (आर / मिनट) | कुंडल (किलोवाट) | ट्रे (किलोवाट) | कुल (किलोवाट) | |
| ईएफ632/डी* | 380-3 | 2900 | 5.8 | 1390 | 12×0.8 | 2 × 0.8 | 11.2 |
| ईएफ632/ई* | 380-3 | 2900 | 5.8 | 1390 | 16×0.8 | 2 × 0.8 | 14.4 |
| ईएफ632/एफ* | 380-3 | 2900 | 5.8 | 1390 | 16×0.8 | 2 × 0.8 | 14.4 |
| ईएफ634/डी* | 380-3 | 5800 | 11.6 | 1390 | 12×1.6 | 2×1.6 | 22.4 |
| ईएफ634/ई* | 380-3 | 5800 | 11.6 | 1390 | 16×1.6 | 2×1.6 | 28.8 |
| ईएफ634/एफ* | 380-3 | 5800 | 11.6 | 1390 | 16×1.6 | 2×1.6 | 28.8 |
| ईएफ636/डी* | 380-3 | 8700 | 17.4 | 1390 | 12×2.3 | 2×2.3 | 32.2 |
| ईएफ636/ई* | 380-3 | 8700 | 17.4 | 1390 | 16×2.3 | 2×2.3 | 41.4 |
| ईएफ636/एफ* | 380-3 | 8700 | 17.4 | 1390 | 16×2.3 | 2×2.3 | 41.4 |
| ईएफ638/डी* | 380-3 | 11600 | 23.2 | 1390 | 12×3.0 | 2×3.0 | 42.0 |
| ईएफ638/ई* | 380-3 | 11600 | 23.2 | 1390 | 16×3.0 | 2×3.0 | 54.0 |
| ईएफ638/एफ* | 380-3 | 11600 | 23.2 | 1390 | 16×3.0 | 2×3.0 | 54.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
