उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईएल श्रृंखला

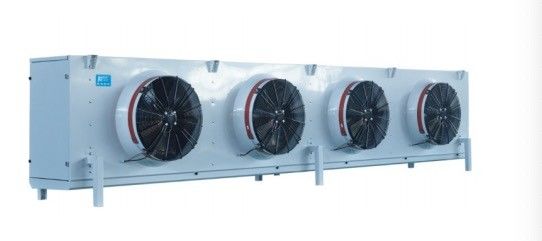

उत्पाद का नाम: कोल्ड रूम के लिए ISO9001 एल्युमिनियम कूलरूम इवेपोरेटर कूलिंग यूनिट
ईएल सीरीज इंडस्ट्रियल सेलिंग यूनिट कूलर
1. उत्पाद विवरण:
● आवरण: चांदी पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाले जस्ती स्टील, इसमें मजबूत जंग-रोधी गुण होते हैं;दो पक्षों की प्लेट और बाहरी पानी की प्लेट काज संरचना, सुविधाजनक और त्वरित संचालन को अपनाती है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की प्लेट डिजाइन: बाहरी पानी की प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को गोद लेती है;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● इंटीग्रल स्ट्रेच आर्क के साथ लंबी एयर डक्ट डिजाइन में अच्छा वायु प्रवाह प्रभाव होता है।
● 500 और 630 के व्यास वाले पंखे के लिए, आसान इंस्टालेशन के लिए फ्लोर सपोर्ट फीट हैं।
● कुंडल: तांबे की पाइप φ15, ट्यूब रिक्ति 50 × 50 वर्ग व्यवस्था, गर्मी हस्तांतरण क्षेत्र बड़ा है, गर्मी हस्तांतरण तापमान अंतर छोटा है, फिन फ्रॉस्टिंग गति धीमी है।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म, 4.0, 6.0, 9.0 और 12.0 मिमी की फिन रिक्ति के साथ नालीदार एल्यूमीनियम पंख।
● प्रशंसक: उच्च शक्ति बाहरी रोटर प्रशंसक, ऑपरेटिंग तापमान -30 ℃ ~ 60 ℃;फैन विनिर्देशों φ350, φ400, φ500, φ630, उत्पाद श्रृंखला के विभिन्न विनिर्देशों के गठन, उपयोगकर्ताओं के पास अधिक विकल्प हैं।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।आप ग्राहकों की आवश्यकताओं के अनुसार गर्म गैस डीफ़्रॉस्ट भी चुन सकते हैं।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● एयर कूलर का आउटलेट श्रेडर एल्वे से सुसज्जित है, जो उपयोगकर्ताओं के लिए दबाव का पता लगाने के लिए सुविधाजनक है।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
● विस्तार वाल्व ग्राहकों की आवश्यकताओं के अनुसार पूर्व स्थापित किया जा सकता है।
● यह R404A, R507A, R448A, R449A, R134a, R22 आदि के लिए रेफ्रिजरेंट से मिल सकता है।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | × | defrosting | एयर डिफ्रॉस्टिंग | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| जस्ती चादर पाउडर कोटिंग के साथ | ● | गर्म गैस | ○ | ||
| स्टेनलेस स्टील प्लेट* | ○ | विस्तार वॉल्व | ○ | ||
| पंखा | वेइगुआंग मोटर | ● | ड्रेनपाइप गर्म तार | ○ | |
| ईबीएम मोटर* | ○ | विंड डक्ट हीटिंग बेल्ट | ○ | ||
| पवन बाल्टी मोटर | × | ||||
| पंख | एल्यूमीनियम पंख | ○ | |||
| हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||||
●:मानक;○:विकल्प;×:मत चुनें।
* : शॉर्ट साइड डिफ्लेक्टर एयर डक्ट का इस्तेमाल करें।
3. तकनीकी डाटा शीट:
3.1 फिन रिक्ति 4.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = 10 ℃ ΔΤ=10K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |||
| φ350पंखा | ||||||||||||
| ईएल351/बीएल-ईटी | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | जी1” | 39 | ||
| ईएल351/सीएल-ईटी | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | जी1” | 41 | ||
| ईएल352/बीएल-ईटी | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | जी1” | 54 | ||
| ईएल352/सीएल-ईटी | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | जी1” | 58 | ||
| ईएल353/बीएल-ईटी | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | जी1” | 69 | ||
| ईएल353/सीएल-ईटी | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | जी1” | 75 | ||
| ईएल354/बीएल-ईटी | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | जी1” | 84 | ||
| ईएल354/सीएल-ईटी | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | जी1” | 92 | ||
| φ400पंखा | ||||||||||||
| ईएल401/सीएल-ईटी | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | जी1” | 49 | ||
| ईएल401/डीएल-ईटी | 5.3 | 7.8 | 35.0 | 5.4 | 3200 | 12 | φ12 | φ22 | जी1” | 52 | ||
| ईएल402/सीएल-ईटी | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | G1.5” | 72 | ||
| ईएल402/डीएल-ईटी | 10.5 | 15.4 | 70.0 | 10.0 | 6400 | 13 | φ16 | φ22 | G1.5” | 78 | ||
| ईएल403/सीएल-ईटी | 13.4 | 19.7 | 78.7 | 11.0 | 11100 | 14 | φ16 | φ28 | G1.5” | 95 | ||
| ईएल403/डीएल-ईटी | 15.7 | 23.1 | 105.0 | 14.6 | 9600 | 14 | φ16 | φ28 | G1.5” | 104 | ||
| ईएल404/सीएल-ईटी | 17.8 | 26.2 | 105.0 | 14.5 | 14800 | 15 | φ16 | φ35 | G1.5” | 118 | ||
| ईएल404/डीएल-ईटी | 21.0 | 30.9 | 140.0 | 19.3 | 12800 | 15 | φ16 | φ35 | G1.5” | 130 | ||
| φ500पंखा | ||||||||||||
| ईएल501/डीएल-ईटी | 9.8 | 14.4 | 61.2 | 9.0 | 6800 | 18 | φ16 | φ22 | G1.5” | 93 | ||
| ईएल501/ईएल-ईटी | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | G1.5” | 99 | ||
| ईएल501/एफएल-ईटी | 12.9 | 19.0 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | G1.5” | 104 | ||
| ईएल502/डीएल-ईटी | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | G1.5” | 132 | ||
| ईएल502/ईएल-ईटी | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | G1.5” | 143 | ||
| ईएल502/एफएल-ईटी | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | G1.5” | 153 | ||
| ईएल503/डीएल-ईटी | 29.3 | 43.0 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | G2” | 180 | ||
| EL503/EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | G2” | 196 | ||
| ईएल503/एफएल-ईटी | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | G2” | 212 | ||
| ईएल504/डीएल-ईटी | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | G2” | 228 | ||
| ईएल504/ईएल-ईटी | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | G2” | 249 | ||
| ईएल504/एफएल-ईटी | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ50 | G2” | 270 | ||
| ईएल505/डीएल-ईटी | 49.0 | 72.0 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ50 | G2” | 276 | ||
| ईएल505/ईएल-ईटी | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ50 | G2” | 302 | ||
| ईएल505/एफएल-ईटी | 64.3 | 94.5 | 459.3 | 62.0 | 27500 | 23 | φ28 | φ50 | G2” | 328 | ||
| φ630पंखा | ||||||||||||
| ईएल631/डीएल-ईटी | 15.8 | 23.2 | 105.0 | 15.0 | 10000 | 28 | φ16 | φ28 | G1.5” | 125 | ||
| ईएल631/ईएल-ईटी | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | G1.5” | 134 | ||
| ईएल631/एफएल-ईटी | 20.4 | 30.0 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | G1.5” | 143 | ||
| ईएल632/डीएल-ईटी | 31.5 | 46.3 | 210.0 | 28.9 | 20000 | 31 | φ22 | φ42 | G1.5” | 206 | ||
| ईएल632/ईएल-ईटी | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | G1.5” | 224 | ||
| ईएल632/एफएल-ईटी | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | G1.5” | 242 | ||
| ईएल633/डीएल-ईटी | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | G2” | 288 | ||
| ईएल633/ईएल-ईटी | 55.1 | 81.0 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ50 | G2” | 314 | ||
| ईएल633/एफएल-ईटी | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ50 | G2” | 341 | ||
| ईएल634/डीएल-ईटी | 63.0 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ50 | G2” | 369 | ||
| ईएल634/ईएल-ईटी | 73.5 | 108.0 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ50 | G2” | 405 | ||
| ईएल634/एफएल-ईटी | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ50 | G2” | 440 | ||
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. एयरथ्रो परिवेश के तापमान पर 0.5m/s हवा की दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
3.2 फिन रिक्ति 6.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |||
| φ350पंखा | ||||||||||||
| ईएल351/बीडी-ईटी | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | जी1” | 38 | ||
| ईएल351/सीडी-ईटी | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | जी1” | 40 | ||
| ईएल352/बीडी-ईटी | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | जी1” | 52 | ||
| ईएल352/सीडी-ईटी | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | जी1” | 56 | ||
| ईएल353/बीडी-ईटी | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | जी1” | 67 | ||
| ईएल353/सीडी-ईटी | 7.0 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | जी1” | 72 | ||
| ईएल354/बीडी-ईटी | 7.3 | 5.8 | 33.0 | 6.8 | 8600 | 13 | φ12 | φ22 | जी1” | 81 | ||
| ईएल354/सीडी-ईटी | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | जी1” | 88 | ||
| φ400पंखा | ||||||||||||
| ईएल401/सीडी-ईटी | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | जी1” | 47 | ||
| ईएल401/डीडी-ईटी | 4.0 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | जी1” | 50 | ||
| ईएल402/सीडी-ईटी | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | G1.5” | 69 | ||
| ईएल402/डीडी-ईटी | 8.1 | 6.5 | 47.5 | 10.0 | 6900 | 14 | φ16 | φ22 | G1.5” | 74 | ||
| ईएल403/सीडी-ईटी | 10.1 | 8.0 | 53.4 | 11.0 | 11400 | 15 | φ16 | φ28 | G1.5” | 90 | ||
| ईएल403/डीडी-ईटी | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | G1.5” | 98 | ||
| ईएल404/सीडी-ईटी | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | G1.5” | 112 | ||
| ईएल404/डीडी-ईटी | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | G1.5” | 122 | ||
| φ500पंखा | ||||||||||||
| ईएल501/डीडी-ईटी | 8.3 | 6.6 | 41.5 | 9.0 | 7000 | 19 | φ16 | φ22 | G1.5” | 90 | ||
| ईएल501/ईडी-ईटी | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | G1.5” | 94 | ||
| ईएल501/एफडी-ईटी | 11.2 | 9.0 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | G1.5” | 99 | ||
| ईएल502/डीडी-ईटी | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | G1.5” | 126 | ||
| ईएल502/ईडी-ईटी | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | G1.5” | 134 | ||
| ईएल502/एफडी-ईटी | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | G1.5” | 143 | ||
| ईएल503/डीडी-ईटी | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | G2” | 170 | ||
| ईएल503/ईडी-ईटी | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | G2” | 183 | ||
| ईएल503/एफडी-ईटी | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | G2” | 196 | ||
| ईएल504/डीडी-ईटी | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | G2” | 215 | ||
| ईएल504/ईडी-ईटी | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | G2” | 232 | ||
| ईएल504/एफडी-ईटी | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ50 | G2” | 250 | ||
| ईएल505/डीडी-ईटी | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ50 | G2” | 259 | ||
| ईएल505/ईडी-ईटी | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ50 | G2” | 281 | ||
| ईएल505/एफडी-ईटी | 56.1 | 44.9 | 311.5 | 62.0 | 30500 | 24 | φ28 | φ50 | G2” | 303 | ||
| φ630पंखा | ||||||||||||
| ईएल631/डीडी-ईटी | 13.5 | 10.8 | 71.2 | 15.0 | 10300 | 29 | φ16 | φ28 | G1.5” | 119 | ||
| ईएल631/ईडी-ईटी | 16.0 | 12.8 | 89.0 | 18.8 | 9800 | 28 | φ16 | φ28 | G1.5” | 126 | ||
| ईएल631/एफडी-ईटी | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | G1.5” | 134 | ||
| ईएल632/डीडी-ईटी | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | G1.5” | 194 | ||
| ईएल632/ईडी-ईटी | 32.0 | 25.6 | 178.0 | 36.1 | 19600 | 31 | φ22 | φ42 | G1.5” | 209 | ||
| ईएल632/एफडी-ईटी | 36.3 | 29.0 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | G1.5” | 224 | ||
| ईएल633/डीडी-ईटी | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | G2” | 270 | ||
| ईएल633/ईडी-ईटी | 48.1 | 38.5 | 267.0 | 53.4 | 29400 | 34 | φ28 | φ50 | G2” | 292 | ||
| ईएल633/एफडी-ईटी | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ50 | G2” | 315 | ||
| ईएल634/डीडी-ईटी | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ50 | G2” | 346 | ||
| ईएल634/ईडी-ईटी | 64.1 | 51.3 | 356.0 | 70.8 | 39200 | 36 | φ28 | φ50 | G2” | 375 | ||
| ईएल634/एफडी-ईटी | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ50 | G2” | 405 | ||
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. एयरथ्रो परिवेश के तापमान पर 0.5m/s हवा की दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
3.3 फिन रिक्ति 9.0 मिमी
| नमूना |
क्षमता/आर404ए (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | ||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
टीसी = -25 ℃ ΔΤ=6K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| φ350पंखा | |||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | जी1” | 38 |
| ईएल351/सीजे-ईटी | 2.0 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | जी1” | 40 |
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | जी1” | 52 |
| EL352/सीजे-ईटी | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | जी1” | 55 |
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | जी1” | 66 |
| ईएल353/सीजे-ईटी | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | जी1” | 71 |
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | जी1” | 80 |
| ईएल354/सीजे-ईटी | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | जी1” | 87 |
| φ400पंखा | |||||||||||
| ईएल401/सीजे-ईटी | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | जी1” | 47 |
| ईएल401/डीजे-ईटी | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | जी1” | 50 |
| ईएल402/सीजे-ईटी | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | G1.5” | 68 |
| ईएल402/डीजे-ईटी | 6.5 | 5.2 | 4.3 | 32.5 | 10.0 | 7300 | 15 | φ16 | φ22 | G1.5” | 73 |
| ईएल403/सीजे-ईटी | 7.7 | 6.2 | 5.1 | 36.5 | 11.0 | 11700 | 16 | φ16 | φ28 | G1.5” | 89 |
| ईएल403/डीजे-ईटी | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | G1.5” | 97 |
| ईएल404/सीजे-ईटी | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | G1.5” | 111 |
| ईएल404/डीजे-ईटी | 13.0 | 10.4 | 8.6 | 65.0 | 19.3 | 14600 | 17 | φ16 | φ35 | G1.5” | 120 |
| φ500पंखा | |||||||||||
| ईएल501/डीजे-ईटी | 7.1 | 5.7 | 4.7 | 28.4 | 9.0 | 7380 | 20 | φ16 | φ22 | G1.5” | 89 |
| ईएल501/ईजे-ईटी | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | G1.5” | 93 |
| ईएल501/एफजे-ईटी | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | G1.5” | 98 |
| ईएल502/डीजे-ईटी | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | G1.5” | 124 |
| ईएल502/ईजे-ईटी | 17.0 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | G1.5” | 132 |
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | G1.5” | 141 |
| ईएल503/डीजे-ईटी | 21.3 | 17.0 | 14.0 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | G2” | 168 |
| ईएल503/ईजे-ईटी | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | G2” | 180 |
| EL503/FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | G2” | 193 |
| ईएल504/डीजे-ईटी | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | G2” | 212 |
| ईएल504/ईजे-ईटी | 32.2 | 25.7 | 21.2 | 134.0 | 39.2 | 27200 | 24 | φ22 | φ42 | G2” | 228 |
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ50 | G2” | 245 |
| ईएल505/डीजे-ईटी | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ50 | G2” | 256 |
| ईएल505/ईजे-ईटी | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ50 | G2” | 276 |
| EL505/FJ-ET | 49.0 | 39.2 | 32.3 | 213.2 | 62.0 | 31750 | 25 | φ28 | φ50 | G2” | 297 |
| φ630पंखा | |||||||||||
| ईएल631/डीजे-ईटी | 11.2 | 9.0 | 7.4 | 48.7 | 15.0 | 10600 | 30 | φ16 | φ28 | G1.5” | 118 |
| ईएल631/ईजे-ईटी | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | G1.5” | 125 |
| ईएल631/एफजे-ईटी | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | G1.5” | 132 |
| ईएल632/डीजे-ईटी | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | G1.5” | 192 |
| ईएल632/ईजे-ईटी | 26.2 | 21.0 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | G1.5” | 206 |
| ईएल632/एफजे-ईटी | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | G1.5” | 220 |
| ईएल633/डीजे-ईटी | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | G2” | 266 |
| ईएल633/ईजे-ईटी | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ50 | G2” | 282 |
| ईएल633/एफजे-ईटी | 43.8 | 35.0 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ50 | G2” | 309 |
| ईएल634/डीजे-ईटी | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ50 | G2” | 340 |
| ईएल634/ईजे-ईटी | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ50 | G2” | 369 |
| ईएल634/एफजे-ईटी | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ50 | G2” | 397 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. एयरथ्रो परिवेश के तापमान पर 0.5m/s हवा की दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
3.4 फिन रिक्ति 12.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | ||||
|
टीसी = 0℃ ΔΤ=8K |
टीसी = -25 ℃ ΔΤ=6K |
टीसी = -35 ℃ ΔΤ=6K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| φ400पंखा | |||||||||||
| ईएल401/डीके-ईटी | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | जी1” | 50 |
| ईएल402/डीके-ईटी | 5.8 | 3.8 | 3.8 | 25.0 | 10.0 | 7600 | 16 | φ16 | φ22 | G1.5” | 74 |
| ईएल403/डीके-ईटी | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | G1.5” | 97 |
| ईएल404/डीके-ईटी | 11.5 | 7.6 | 7.5 | 50.0 | 19.3 | 15200 | 18 | φ16 | φ35 | G1.5” | 121 |
| φ500पंखा | |||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | G1.5” | 94 |
| ईएल501/एफके-ईटी | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | G1.5” | 98 |
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | G1.5” | 134 |
| ईएल502/एफके-ईटी | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | G1.5” | 142 |
| EL503/EK-ET | 22.1 | 14.6 | 14.3 | 82.0 | 31.5 | 21000 | 24 | φ22 | φ42 | G2” | 182 |
| ईएल503/एफके-ईटी | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | G2” | 195 |
| EL504/EK-ET | 27.8 | 18.3 | 18.0 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | G2” | 231 |
| ईएल504/एफके-ईटी | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ50 | G2” | 248 |
| EL505/EK-ET | 34.8 | 23.0 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ50 | G2” | 279 |
| ईएल505/एफके-ईटी | 42.6 | 28.1 | 27.7 | 164.1 | 62.0 | 32500 | 26 | φ28 | φ50 | G2” | 301 |
| φ630पंखा | |||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7.0 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | G1.5” | 126 |
| ईएल631/एफके-ईटी | 12.3 | 8.1 | 8.0 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | G1.5” | 133 |
| EL632/EK-ET | 21.6 | 14.3 | 14.0 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | G1.5” | 208 |
| ईएल632/एफके-ईटी | 24.7 | 16.3 | 16.0 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | G1.5” | 223 |
| EL633/EK-ET | 32.3 | 21.3 | 21.0 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ50 | G2” | 291 |
| ईएल633/एफके-ईटी | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ50 | G2” | 313 |
| EL634/EK-ET | 43.1 | 28.4 | 28.0 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ50 | G2” | 373 |
| ईएल634/एफके-ईटी | 49.5 | 32.7 | 32.1 | 225.0 | 84.9 | 39200 | 38 | φ35 | φ50 | G2” | 402 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. एयरथ्रो परिवेश के तापमान पर 0.5m/s हवा की दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
4. विद्युत पैरामीटर तालिका:
| नमूना | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
| वोल्टेज (वी) | पावर (डब्ल्यू) | वर्तमान (ए) | गति (आर / मिनट) | कुंडल (किलोवाट) | ट्रे (किलोवाट) | कुल (किलोवाट) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1 × 1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| ईएल401/सी* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1 × 0.6 | 2.4 |
| ईएल401/डी* | 380-3 | 205 | 0.51 | 1380 | 4×0.6 | 1 × 0.6 | 3.0 |
| ईएल402/सी* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1 × 1.1 | 4.4 |
| ईएल402/डी* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1 × 1.1 | 5.5 |
| ईएल403/सी* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1 × 1.6 | 6.4 |
| ईएल403/डी* | 380-3 | 615 | 1.53 | 1380 | 4×1.6 | 1 × 1.6 | 8.0 |
| ईएल404/सी* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| ईएल404/डी* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| ईएल501/डी* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2 × 0.8 | 4.8 |
| ईएल501/ई* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ईएल501/एफ* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ईएल502/डी* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ईएल502/ई* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ईएल502/एफ* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ईएल503/डी* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ईएल503/ई* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ईएल503/एफ* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ईएल504/डी* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| ईएल504/ई* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ईएल504/एफ* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ईएल505/डी* | 380-3 | 2500 | 4.75 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ईएल505/ई* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| ईएल505/एफ* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| ईएल631/डी* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| ईएल631/ई* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ईएल631/एफ* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ईएल632/डी* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| ईएल632/ई* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ईएल632/एफ* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ईएल633/डी* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| ईएल633/ई* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ईएल633/एफ* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ईएल634/डी* | 380-3 | 3200 | 6.4 | 1320 | 8×3.0 | 2×3.0 | 30.0 |
| ईएल634/ई* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
| ईएल634/एफ* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
6. अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विवरण के लिए तस्वीर पर क्लिक करें
7. गुणवत्ता कैसे सुनिश्चित करें?कोई प्रक्रिया?
हमारा QC विभाग प्रत्येक चरण को सुनिश्चित करेगा
8. क्या आप कारखाना करते हैं?
हम 1995 में स्थापित कारखाने हैं और 28 वर्षों के माध्यम से विकसित हुए हैं, हमारे सभी ग्राहकों द्वारा स्वागत किया गया है। आपके सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं, जिसमें 50000 वर्ग मीटर शामिल हैं, और आपका समर्थन हमारे सपने को जारी रखने के लिए बहुत महत्वपूर्ण है। ताजा और स्वस्थ भोजन खा रहा है।
9. क्या आप प्रदर्शनी में भाग लेते हैं?
प्रत्येक वर्ष हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, साथ ही हम प्रदर्शनी में भाग लेने के लिए अपने एजेंट का समर्थन करेंगे, हमारे साथ जुड़ने के लिए आपका स्वागत है।
10. हमें क्यों चुना
पेशेवर: 28 साल एक चीज-प्रशीतन उपकरण पर ध्यान केंद्रित करते हैं
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: सीई, आईएसओ, और विशेष दबाव उपकरण बनाने का प्रमाण पत्र
11.परियोजना संदर्भ?
12.अक्सर पूछे जाने वाले प्रश्न
1, प्रश्न: आपका कारखाना पता कहां है?
एक: हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार Shengzhou, झेजियांग प्रांत में स्थित हैं।
2, प्रश्न: आपका पैकेज क्या है?
ए: हमारे पैकेज कस्टम की आवश्यकता का अनुपालन करते हैं जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
ए: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, प्रश्न: क्या आप नमूना पेश कर सकते हैं?
ए: हां, हम नमूना पेश कर सकते हैं। और आपके शुल्क पर लागत और वितरण।
5, प्रश्न: मुझे आपकी सूची में उत्पाद नहीं मिल रहे हैं?
ए: कृपया मुझसे सीधे संपर्क करें।
6, प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
ए: हमारे पास ब्यूरो वेरिटास रिपोर्ट के तीसरे पक्ष के सत्यापित दस्तावेज़ हैं, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
वीडियो
अपनी पूछताछ सीधे हमें भेजें
