उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईडीजी श्रृंखला
उत्पाद का नाम: एयर डिफ्रॉस्टिंग कूलरूम इवेपोरेटर कोल्ड रूम आउटडोर यूनिट 23बार

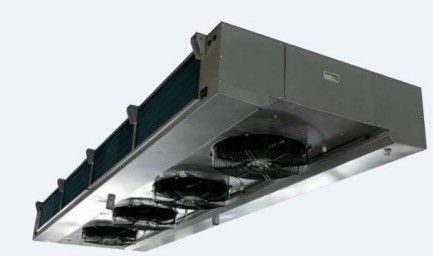

EDG सीरीज़ इंडस्ट्रियल डुअल-डिस्चार्ज ग्लाइकोल यूनिट कूलर
1. उत्पाद विवरण:
ईडीजी सीरीज इंडस्ट्रियल एयर कूलर नीचे से एयर इनलेट और दोनों तरफ से एयर आउटलेट की संरचना को अपनाता है। जो मुख्य रूप से रेफ्रिजरेंट के रूप में ग्लाइकोल जलीय घोल के साथ कोल्ड स्टोरेज में कूलिंग उपकरण के लिए उपयोग किया जाता है।कम तापमान वाला ग्लाइकोल जलीय घोल बाहरी गर्मी को अवशोषित करने के लिए कूलिंग फैन के हीट एक्सचेंज ट्यूब में घूमता है, ताकि भंडारण तापमान को कम करने के उद्देश्य को प्राप्त किया जा सके।एयर कूलर की ईडीजी श्रृंखला क्रमशः 10 ℃, 0 ℃ और -18 ℃ पर कोल्ड स्टोरेज में उपयोग की जा सकती है
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● केसिंग: सिल्वर पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाला गैल्वेनाइज्ड स्टील, इसमें मजबूत एंटी-जंग संपत्ति है;बाहरी पानी की प्लेट काज संरचना, सुविधाजनक और त्वरित संचालन को अपनाती है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की प्लेट डिजाइन: बाहरी पानी की प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को गोद लेती है;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● कुंडल: तांबे की पाइप φ15, ट्यूब रिक्ति 50 × 50 वर्ग व्यवस्था, गर्मी हस्तांतरण क्षेत्र बड़ा है, गर्मी हस्तांतरण तापमान अंतर छोटा है, फिन फ्रॉस्टिंग गति धीमी है।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म, 4.0, 6.0 और 9.0 मिमी की फिन रिक्ति के साथ नालीदार एल्यूमीनियम पंख।
● फैन: ब्लोअर का हाई-पावर बाहरी रोटर फैन, ऑपरेटिंग तापमान -30 ℃ ~ 60 ℃;फैन विनिर्देशों φ450, φ500, उत्पाद श्रृंखला के विभिन्न विनिर्देशों के गठन, उपयोगकर्ताओं के पास अधिक विकल्प हैं।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।
● IP65 ग्रेड वाटरप्रूफ जंक्शन बॉक्स और वाटरप्रूफ कनेक्टर, पंखा और हीटिंग पाइप बेहतर वाटरप्रूफ प्रभाव, उच्च विश्वसनीयता के साथ स्वतंत्र वायर बॉक्स को अपनाते हैं।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
2. मानक विन्यास और विकल्प:
| पार्ट्स | विन्यास | पार्ट्स | विन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | × | पंख | एल्यूमीनियम पंख | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||
| जस्ती चादर पाउडर कोटिंग के साथ | ● | डीफ्रोस्ट | एयर डिफ्रॉस्टिंग | ○ | |
| स्टेनलेस स्टील प्लेट | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| पंखा | वेइगुआंग मोटर | ● | पानी | × | |
| ईबीएम मोटर | ○ | ड्रेनपाइप गर्म तार | ○ | ||
| पवन बाल्टी मोटर | × | विंड डक्ट हीटिंग बेल्ट | × | ||
●:मानक;○:विकल्प;×:मत चुनें।
3. तकनीकी डाटा शीट:
3.1 फिन रिक्ति 4.0 मिमी
| नमूना |
ग्लाइकोल 25% टी1=-3℃, टी2=2℃ ट्र = 10℃, आरएच 85% |
ग्लाइकोल 34% टी1=-10℃, टी2=-7℃ ट्र = 0℃, आरएच 85% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडीजी451/डीएल-ईटी | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| ईडीजी452/डीएल-ईटी | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| ईडीजी453/डीएल-ईटी | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5" | 155 |
| ईडीजी454/डीएल-ईटी | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5" | 196 |
| ईडीजी501/डीएल-ईटी | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| ईडीजी502/डीएल-ईटी | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5" | 145 |
| ईडीजी503/डीएल-ईटी | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5" | 201 |
| ईडीजी504/डीएल-ईटी | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1.5" | 257 |
3.2 फिन रिक्ति 6.0 मिमी
| नमूना |
ग्लाइकोल34% टी1=-10℃,टी2=-7℃ ट्र =0℃,आरएच85% |
ग्लाइकोल50% टी1=-28℃,टी2=-25℃ ट्र =-18℃,आरएच95% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडीजी451/डीडी-ईटी | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| ईडीजी452/डीडी-ईटी | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10000 | 8 | 28 | 28 | 2-1" | 110 |
| ईडीजी453/डीडी-ईटी | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5" | 149 |
| ईडीजी454/डीडी-ईटी | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1.5" | 188 |
| ईडीजी501/डीडी-ईटी | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| ईडीजी502/डीडी-ईटी | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5" | 139 |
| ईडीजी503/डीडी-ईटी | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5" | 192 |
| ईडीजी504/डीडी-ईटी | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1.5" | 246 |
3.3 फिन रिक्ति 9.0 मिमी
| नमूना |
ग्लाइकोल34% टी1=-10℃,टी2=-7℃ ट्र =0℃,आरएच85% |
ग्लाइकोल50% टी1=-28℃,टी2=-25℃ ट्र =-18℃,आरएच95% |
सतह |
नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | कनेक्ट पाइप | डब्ल्यूआठ | ||||
| कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
कापा।(किलोवाट) |
तरल प्रवाह (एम3/एच) |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईडीजी451/डीजे-ईटी | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| ईडीजी452/डीजे-ईटी | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| ईडीजी453/डीजे-ईटी | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5" | 148 |
| ईडीजी454/डीजे-ईटी | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5" | 186 |
| ईडीजी501/डीजे-ईटी | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| ईडीजी502/डीजे-ईटी | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5" | 138 |
| ईडीजी503/डीजे-ईटी | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5" | 190 |
| ईडीजी504/डीजे-ईटी | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1.5" | 243 |
तालिका में, T1 इनलेट तापमान है।एथिलीन ग्लाइकोल समाधान का, टी 2 आउटलेट तापमान है, और टीआर अस्थायी है।ठंडे कमरे का।
4. विद्युत पैरामीटर तालिका:
| नमूना | पंखे की मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
| वोल्टेज (वी) | इनपुट (डब्ल्यू) | वर्तमान (ए) | गति (आर / मिनट) | कुंडल (किलोवाट) | ट्रे (किलोवाट) | कुल (किलोवाट) | |
| ईडीजी451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2 × 0.6 | 3.6 |
| ईडीजी452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| ईडीजी453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ईडीजी454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| ईडीजी501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2 × 0.8 | 4.8 |
| ईडीजी502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ईडीजी503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ईडीजी504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
