उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
केजीवीटी
उत्पाद का नाम: पिस्टन समानांतर वाणिज्यिक कंडेनसर कोल्ड रूम मोनोब्लॉक संघनक इकाई
सीवी सीरीज एयर कूल्ड कंडेनसर
1. उत्पाद विवरण:

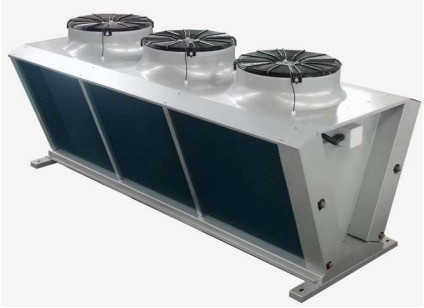

सीवी श्रृंखला कंडेनसर वी-आकार की संरचना डिजाइन को गोद लेती है, जिसमें दोनों तरफ एयर इनलेट और शीर्ष पर एयर आउटलेट होता है, जिसमें बड़ी हवा की सतह होती है;यह मुख्य रूप से पिस्टन समानांतर इकाइयों या पेंच इकाइयों के लिए बड़ी गर्मी विनिमय मांग और दूरस्थ स्थापना के लिए उपयोग किया जाता है।
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● आवरण: मजबूत संक्षारण प्रतिरोध के साथ सिल्वर पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाली जस्ती स्टील प्लेट।
● इंटीग्रल स्ट्रेच आर्क के साथ लंबे एयर डक्ट डिजाइन में अच्छा वायु प्रवाह प्रभाव और उत्कृष्ट उत्पाद उपस्थिति है।
● हीट एक्सचेंजर एंड प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से कॉपर ट्यूब की रक्षा करती है।
● कुंडल: व्यास φ9.5 आंतरिक धागा तांबा पाइप, पाइप रिक्ति 25 × 21.65 त्रिकोण व्यवस्था, उच्च ताप विनिमय दक्षता।
● फिल्म लेपित एल्यूमीनियम के साथ नालीदार पंख, पंख रिक्ति 2.1 मिमी।
● प्रशंसक: मानक डिजाइन 3P/380V/50Hz बिजली की आपूर्ति, 4-पोल या 6-पोल मोटर के साथ φ630 बाहरी रोटर पंखा, नंबर 1-6, φ630 बाहरी रोटर पंखा, नंबर 1-5, 6-पोल मोटर के साथ अपनाएं।
● उत्पाद परीक्षण दबाव 32bar।
● R404A, R507A, R448A, R449A, R134a, R22 और अन्य रेफ्रिजरेंट के लिए उपयुक्त।
2. तकनीकी डाटा शीट:
2.1 φ630 प्रशंसक श्रृंखला
| नमूना |
क्षमता (किलोवाट) डीटी = 15 के |
सतह एम2 |
नली आयतन डीएम3 |
पंखे की मोटर |
शोर डीबी (ए) |
कनेक्ट पाइप |
वज़न किलोग्राम |
|||
|
वायु प्रवाह एम3/एच |
इनपुट (डब्ल्यू) |
वर्तमान (ए) | प्रवेश | दुकान | ||||||
| 4-पोल मोटर: गति 1320 r/min | ||||||||||
| CV6311B4 | 40.5 | 62.3 | 7.8 | 11750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 123 |
| CV6311C4 | 47.6 | 93.5 | 11.8 | 11500 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 132 |
| CV6311D4 | 50.9 | 124.7 | 15.7 | 10750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 142 |
| CV6312B4 | 81.0 | 124.7 | 15.2 | 23500 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 199 |
| CV6312C4 | 95.3 | 187.0 | 22.8 | 23000 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 218 |
| CV6312D4 | 101.7 | 249.4 | 30.4 | 21500 | 1600 | 3.2 | 60 | 2-φ35 | 2-φ28 | 238 |
| CV6313B4 | 121.5 | 187.0 | 22.5 | 35250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 276 |
| CV6313C4 | 143.0 | 280.5 | 33.8 | 34500 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 304 |
| CV6313D4 | 152.5 | 374.0 | 45.1 | 32250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 333 |
| CV6314B4 | 162.1 | 249.4 | 29.9 | 47000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 351 |
| CV6314C4 | 190.7 | 374.0 | 44.8 | 46000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 388 |
| CV6314D4 | 203.4 | 498.7 | 59.8 | 43000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 427 |
| CV6315B4 | 202.6 | 311.7 | 37.2 | 58750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ28 | 426 |
| CV6315C4 | 238.4 | 467.5 | 55.9 | 57500 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 474 |
| CV6315D4 | 254.3 | 623.4 | 74.5 | 53750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 523 |
| CV6316B4 | 243.1 | 374.0 | 44.6 | 70500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 501 |
| CV6316C4 | 286.1 | 561.0 | 66.9 | 69000 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 558 |
| CV6316D4 | 305.2 | 748.1 | 89.2 | 64500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 616 |
| 6-पोल मोटर: गति 900 r/min | ||||||||||
| सीवी6311बी6 | 31.1 | 62.3 | 7.8 | 9375 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 123 |
| CV6311C6 | 38.3 | 93.5 | 11.8 | 8850 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 132 |
| CV6311D6 | 41.2 | 124.7 | 15.7 | 8150 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 142 |
| CV6312B6 | 62.3 | 124.7 | 15.2 | 18750 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 199 |
| CV6312C6 | 76.6 | 187.0 | 22.8 | 17700 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 218 |
| CV6312D6 | 82.3 | 249.4 | 30.4 | 16300 | 1100 | 2.90 | 55 | 2-φ35 | 2-φ28 | 238 |
| CV6313B6 | 93.5 | 187.0 | 22.5 | 28125 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 276 |
| CV6313C6 | 115.0 | 280.5 | 33.8 | 26550 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 304 |
| CV6313D6 | 123.4 | 374.0 | 45.1 | 24450 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 333 |
| CV6314B6 | 102.3 | 249.4 | 29.9 | 37500 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 351 |
| CV6314C6 | 153.3 | 374.0 | 44.8 | 35400 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 388 |
| CV6314D6 | 164.5 | 498.7 | 59.8 | 32600 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 427 |
| CV6315B6 | 155.8 | 311.7 | 37.2 | 46875 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ28 | 426 |
| CV6315C6 | 191.6 | 467.5 | 55.9 | 44250 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 474 |
| CV6315D6 | 205.7 | 623.4 | 74.5 | 40750 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 523 |
| CV6316B6 | 187.0 | 374.0 | 44.6 | 56250 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 501 |
| CV6316C6 | 230.0 | 561.0 | 66.9 | 53100 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 558 |
| CV6316D6 | 246.8 | 748.1 | 89.2 | 48900 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 616 |
1. हीट एक्सचेंज कैलिब्रेशन: एयर इनलेट टेम्प।25 ℃, संक्षेपण अस्थायी।40 ℃, अस्थायी।अंतर 15K, सर्द R404A।कृपया अन्य कामकाजी परिस्थितियों में हीट एक्सचेंज के लिए सुधार कारक की जाँच करें।
2. शोर को 10 मीटर की दूरी पर ध्वनि दबाव मान के रूप में कैलिब्रेट किया जाता है।
2.2 φ800 प्रशंसक श्रृंखला
| नमूना |
क्षमता (किलोवाट) डीटी = 15 के |
सतह एम2 |
नली आयतन डीएम3 |
पंखे की मोटर |
शोर डीबी (ए) |
कनेक्ट पाइप |
वज़न किलोग्राम |
|||
|
वायु प्रवाह एम3/एच |
इनपुट (डब्ल्यू) |
वर्तमान (ए) | प्रवेश | दुकान | ||||||
| 6-पोल मोटर: गति 900 r/min | ||||||||||
| CV8011B6 | 58.9 | 115.4 | 14.3 | 17000 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 187 |
| CV8011C6 | 72.7 | 173.2 | 21.4 | 16300 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 204 |
| CV8011D6 | 76.2 | 230.9 | 28.5 | 15700 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 223 |
| CV8012B6 | 117.8 | 230.9 | 27.9 | 34000 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 314 |
| CV8012C6 | 145.4 | 346.3 | 41.8 | 32600 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 350 |
| CV8012D6 | 152.3 | 461.8 | 55.7 | 31400 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 385 |
| CV8013B6 | 176.6 | 346.3 | 41.5 | 51000 | 3600 | 7.2 | 60 | 2-φ35 | 2-φ28 | 447 |
| CV8013C6 | 218.2 | 519.5 | 62.2 | 48900 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 501 |
| CV8013D6 | 228.5 | 692.6 | 83.0 | 47100 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 554 |
| CV8014B6 | 235.5 | 461.8 | 55.1 | 68000 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 575 |
| CV8014C6 | 290.8 | 692.6 | 82.6 | 65200 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 646 |
| CV8014D6 | 304.7 | 923.5 | 110.2 | 62800 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 717 |
| CV8015B6 | 294.3 | 577.2 | 68.7 | 85000 | 6000 | 12.0 | 62 | 2-φ42 | 2-φ35 | 708 |
| CV8015C6 | 363.6 | 865.8 | 103.1 | 81500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 786 |
| CV8015D6 | 380.9 | 1154.4 | 137.4 | 78500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 875 |
1. हीट एक्सचेंज कैलिब्रेशन: एयर इनलेट टेम्प।25 ℃, संक्षेपण अस्थायी।40 ℃, अस्थायी।अंतर 15K, सर्द R404A।कृपया अन्य कामकाजी परिस्थितियों में हीट एक्सचेंज के लिए सुधार कारक की जाँच करें।
2. शोर को 10 मीटर की दूरी पर ध्वनि दबाव मान के रूप में कैलिब्रेट किया जाता है।
3. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
4. अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विवरण के लिए तस्वीर पर क्लिक करें
5. गुणवत्ता कैसे सुनिश्चित करें?कोई प्रक्रिया?
हमारा QC विभाग प्रत्येक चरण को सुनिश्चित करेगा
6. क्या आप कारखाना करते हैं?
हम 1995 में स्थापित कारखाने हैं और 28 वर्षों के माध्यम से विकसित हुए हैं, हमारे सभी ग्राहकों द्वारा स्वागत किया गया है। आपके सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं, जिसमें 50000 वर्ग मीटर शामिल हैं, और आपका समर्थन हमारे सपने को जारी रखने के लिए बहुत महत्वपूर्ण है। ताजा और स्वस्थ भोजन खा रहा है।
7. क्या आप प्रदर्शनी में भाग लेते हैं?
प्रत्येक वर्ष हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, साथ ही हम प्रदर्शनी में भाग लेने के लिए अपने एजेंट का समर्थन करेंगे, हमारे साथ जुड़ने के लिए आपका स्वागत है।
8. हमें क्यों चुना
पेशेवर: 28 साल एक चीज-प्रशीतन उपकरण पर ध्यान केंद्रित करते हैं
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: सीई, आईएसओ, और विशेष दबाव उपकरण बनाने का प्रमाण पत्र
9.परियोजना संदर्भ?
10.अक्सर पूछे जाने वाले प्रश्न
1, प्रश्न: आपका कारखाना पता कहां है?
एक: हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार Shengzhou, झेजियांग प्रांत में स्थित हैं।
2, प्रश्न: आपका पैकेज क्या है?
ए: हमारे पैकेज कस्टम की आवश्यकता का अनुपालन करते हैं जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
ए: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, प्रश्न: क्या आप नमूना पेश कर सकते हैं?
ए: हां, हम नमूना पेश कर सकते हैं। और आपके शुल्क पर लागत और वितरण।
5, प्रश्न: मुझे आपकी सूची में उत्पाद नहीं मिल रहे हैं?
ए: कृपया मुझसे सीधे संपर्क करें।
6, प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
ए: हमारे पास ब्यूरो वेरिटास रिपोर्ट के तीसरे पक्ष के सत्यापित दस्तावेज़ हैं, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
