उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
सीपी श्रृंखला

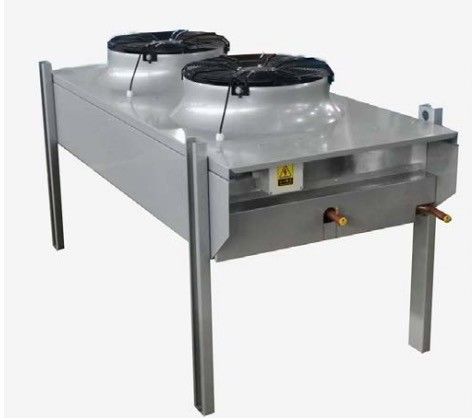

सीपी सीरीज एयर कूल्ड कंडेनसर
1. उत्पाद विवरण:
सीपी श्रृंखला कंडेनसर क्षैतिज स्थापना के साथ फ्लैट प्लेट संरचना को गोद लेती है, नीचे एयर इनलेट और ऊपर एयर आउटलेट के साथ;यह मुख्य रूप से दूरस्थ स्थापना के साथ पिस्टन समांतर इकाई या पेंच इकाई के लिए उपयोग किया जाता है जिसमें बड़ी ताप विनिमय आवश्यकता होती है।
उत्पादों की श्रृंखला में निम्नलिखित विशेषताएं हैं:
● फ्लैट संरचना, एकल पंक्ति प्रशंसक और डबल पंक्ति प्रशंसक डिजाइन की क्षैतिज स्थापना।
● आवरण: मजबूत संक्षारण प्रतिरोध के साथ सिल्वर पाउडर कोटिंग (RAL7001) के साथ उच्च गुणवत्ता वाली जस्ती स्टील प्लेट।
● इंटीग्रल स्ट्रेच आर्क के साथ लंबे एयर डक्ट डिजाइन में अच्छा वायु प्रवाह प्रभाव और उत्कृष्ट उत्पाद उपस्थिति है।
● हीट एक्सचेंजर एंड प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से कॉपर ट्यूब की रक्षा करती है।
● कुंडल: व्यास φ9.5 आंतरिक धागा तांबा पाइप, पाइप रिक्ति 25 × 21.65 त्रिकोण व्यवस्था, उच्च ताप विनिमय दक्षता।
● फिल्म लेपित एल्यूमीनियम के साथ नालीदार पंख, पंख रिक्ति 2.1 मिमी।
● पंखे: मानक डिजाइन 3P/380V/50Hz बिजली की आपूर्ति, φ500 और φ630 बाहरी रोटर पंखा अपनाएं, एकल पंक्ति पंखा संख्या 1-5, दोहरी पंक्ति पंखा संख्या 4-10, 4-ध्रुव या 6-ध्रुव गति डिजाइन का उपयोग करता है, मिल सकता है विभिन्न शोर आवश्यकताओं।
● उत्पाद परीक्षण दबाव 32bar।
● R404A, R507A, R448A, R449A, R134a, R22 और अन्य रेफ्रिजरेंट के लिए उपयुक्त।
2. तकनीकी डाटा शीट:
2.1 φ500 प्रशंसक श्रृंखला
| नमूना |
क्षमता (किलोवाट) डीटी = 15 के |
सतह एम2 |
नली आयतन डीएम3 |
पंखे की मोटर |
शोर डीबी (ए) |
कनेक्ट पाइप |
वज़न किलोग्राम |
|||
|
वायु प्रवाह एम3/एच |
इनपुट (डब्ल्यू) |
वर्तमान (ए) | प्रवेश | दुकान | ||||||
| 4-पोल मोटर: गति 1320 r/min | ||||||||||
| सीपी5011बी4 | 20.6 | 24.6 | 3.1 | 6600 | 414 | 0.85 | 52 | φ22 | φ16 | 56 |
| सीपी5011सी4 | 23.6 | 36.9 | 4.7 | 6400 | 414 | 0.85 | 52 | φ22 | φ16 | 60 |
| सीपी5011डी4 | 25.4 | 49.3 | 6.2 | 6000 | 414 | 0.85 | 52 | φ22 | φ16 | 64 |
| सीपी5012बी4 | 41.4 | 49.3 | 6.0 | 13200 | 828 | 1.70 | 55 | φ28 | φ22 | 85 |
| सीपी5012सी4 | 47.3 | 73.9 | 9.0 | 12800 | 828 | 1.70 | 55 | φ28 | φ22 | 93 |
| सीपी5012डी4 | 50.7 | 98.5 | 12.1 | 12000 | 828 | 1.70 | 55 | φ28 | φ22 | 101 |
| सीपी5013बी4 | 62.1 | 73.9 | 8.9 | 19800 | 1242 | 2.55 | 56 | φ35 | φ22 | 115 |
| सीपी5013सी4 | 70.9 | 110.8 | 13.4 | 19200 | 1242 | 2.55 | 56 | φ35 | φ22 | 126 |
| सीपी5013डी4 | 76.1 | 147.8 | 17.9 | 18000 | 1242 | 2.55 | 56 | φ35 | φ22 | 137 |
| सीपी5014बी4 | 82.7 | 98.5 | 11.8 | 26400 | 1656 | 3.40 | 57 | φ35 | φ28 | 152 |
| सीपी5014सी4 | 94.6 | 147.8 | 17.8 | 25600 | 1656 | 3.40 | 57 | φ35 | φ28 | 167 |
| सीपी5014डी4 | 101.5 | 197.0 | 23.7 | 24000 | 1656 | 3.40 | 57 | φ35 | φ28 | 182 |
| सीपी5015बी4 | 103.4 | 123.1 | 14.7 | 33000 | 2070 | 4.25 | 58 | φ35 | φ28 | 181 |
| सीपी5015सी4 | 118.2 | 184.7 | 22.1 | 32000 | 2070 | 4.25 | 58 | φ42 | φ28 | 200 |
| सीपी5015डी4 | 126.8 | 246.3 | 29.5 | 30000 | 2070 | 4.25 | 58 | φ42 | φ28 | 219 |
| सीपी5022बी4 | 82.7 | 98.5 | 12.1 | 26400 | 1656 | 3.40 | 57 | φ35 | φ28 | 170 |
| सीपी5022सी4 | 94.6 | 147.8 | 18.1 | 25600 | 1656 | 3.40 | 57 | φ35 | φ28 | 186 |
| सीपी5022डी4 | 101.5 | 197.0 | 24.1 | 24000 | 1656 | 3.40 | 57 | φ35 | φ28 | 202 |
| सीपी5023बी4 | 124.2 | 147.8 | 17.9 | 39600 | 2484 | 5.10 | 59 | φ42 | φ35 | 230 |
| सीपी5023सी4 | 141.8 | 221.6 | 26.8 | 38400 | 2484 | 5.10 | 59 | φ42 | φ35 | 252 |
| सीपी5023डी4 | 152.2 | 295.5 | 35.7 | 36000 | 2484 | 5.10 | 59 | φ42 | φ35 | 274 |
| सीपी5024बी4 | 165.5 | 197.0 | 23.7 | 52800 | 3312 | 6.80 | 61 | φ42 | φ35 | 304 |
| सीपी5024सी4 | 189.1 | 295.5 | 35.5 | 51200 | 3312 | 6.80 | 61 | φ42 | φ35 | 334 |
| सीपी5024डी4 | 202.9 | 394.0 | 47.3 | 48000 | 3312 | 6.80 | 61 | φ54 | φ35 | 364 |
| सीपी5025बी4 | 206.9 | 246.3 | 29.5 | 66000 | 4140 | 8.50 | 63 | φ54 | φ42 | 362 |
| सीपी5025सी4 | 236.4 | 369.4 | 44.2 | 64000 | 4140 | 8.50 | 63 | φ54 | φ42 | 400 |
| सीपी5025डी4 | 253.6 | 492.5 | 58.9 | 60000 | 4140 | 8.50 | 63 | φ54 | φ42 | 438 |
| 6-पोल मोटर: गति 900 r/min | ||||||||||
| सीपी5011बी6 | 16.0 | 24.6 | 3.1 | 4700 | 210 | 0.54 | 46 | φ22 | φ16 | 56 |
| सीपी5011सी6 | 18.5 | 36.9 | 4.7 | 4400 | 210 | 0.54 | 46 | φ22 | φ16 | 60 |
| सीपी5012बी6 | 32.0 | 49.3 | 6.0 | 9400 | 420 | 1.08 | 49 | φ28 | φ22 | 85 |
| सीपी5012सी6 | 36.9 | 73.9 | 9.0 | 8800 | 420 | 1.08 | 49 | φ28 | φ22 | 93 |
| सीपी5013बी6 | 48.0 | 73.9 | 8.9 | 14100 | 630 | 1.62 | 50 | φ35 | φ28 | 115 |
| सीपी5013सी6 | 55.4 | 110.8 | 13.4 | 13200 | 630 | 1.62 | 50 | φ35 | φ28 | 126 |
| सीपी5014बी6 | 64.0 | 98.5 | 11.8 | 18800 | 840 | 2.16 | 51 | φ35 | φ28 | 152 |
| सीपी5014सी6 | 73.9 | 147.8 | 17.8 | 17600 | 840 | 2.16 | 51 | φ35 | φ28 | 167 |
| सीपी5015बी6 | 79.9 | 123.1 | 14.7 | 23500 | 1050 | 2.70 | 52 | φ35 | φ28 | 181 |
| सीपी5015सी6 | 92.3 | 184.7 | 22.1 | 22000 | 1050 | 2.70 | 52 | φ42 | φ28 | 200 |
| सीपी5022बी6 | 64.0 | 98.5 | 12.1 | 18800 | 840 | 2.16 | 51 | φ35 | φ28 | 170 |
| सीपी5022सी6 | 73.9 | 147.8 | 18.1 | 17600 | 840 | 2.16 | 51 | φ35 | φ28 | 186 |
| सीपी5023बी6 | 96.1 | 147.8 | 17.9 | 28200 | 1260 | 3.24 | 53 | φ42 | φ35 | 230 |
| सीपी5023सी6 | 110.8 | 221.6 | 26.8 | 26400 | 1260 | 3.24 | 53 | φ42 | φ35 | 252 |
| सीपी5024बी6 | 128.1 | 197.0 | 23.7 | 37600 | 1680 | 4.32 | 55 | φ42 | φ35 | 304 |
| सीपी5024सी6 | 147.7 | 295.5 | 35.5 | 35200 | 1680 | 4.32 | 55 | φ42 | φ35 | 334 |
| सीपी5025बी6 | 160.1 | 246.3 | 29.5 | 47000 | 2100 | 5.40 | 57 | φ54 | φ42 | 362 |
| सीपी5025सी6 | 184.7 | 369.4 | 44.2 | 44000 | 2100 | 5.40 | 57 | φ54 | φ42 | 400 |
1. हीट एक्सचेंज कैलिब्रेशन: एयर इनलेट टेम्प।25 ℃, संक्षेपण अस्थायी।40 ℃, अस्थायी।अंतर 15K, सर्द R404A।कृपया अन्य कामकाजी परिस्थितियों में हीट एक्सचेंज के लिए सुधार कारक की जाँच करें।
2. शोर को 10 मीटर की दूरी पर ध्वनि दबाव मान के रूप में कैलिब्रेट किया जाता है।
2.2 φ630 प्रशंसक श्रृंखला
| नमूना |
क्षमता(किलोवाट) डीटी = 15 के |
सतह एम2 |
नली आयतन डीएम3 |
पंखे की मोटर |
शोर डीबी (ए) |
कनेक्ट पाइप |
वज़न किलोग्राम |
||||
|
वायु प्रवाह एम3/एच |
इनपुट (डब्ल्यू) |
वर्तमान (ए) | प्रवेश | दुकान | |||||||
| 4-पोल मोटर: गति 1320 r/min | |||||||||||
| सीपी6311बी4 | 28.8 | 38.5 | 4.8 | 11750 | 800 | 1.6 | 57 | φ28 | φ22 | 72 | |
| CP6311C4 | 36.3 | 57.7 | 7.2 | 11500 | 800 | 1.6 | 57 | φ28 | φ22 | 78 | |
| CP6311D4 | 41.5 | 77.0 | 9.6 | 10750 | 800 | 1.6 | 57 | φ28 | φ22 | 84 | |
| CP6312B4 | 57.5 | 77.0 | 9.3 | 23500 | 1600 | 3.2 | 60 | φ28 | φ22 | 115 | |
| CP6312C4 | 72.7 | 115.4 | 14.0 | 23000 | 1600 | 3.2 | 60 | φ35 | φ28 | 127 | |
| CP6312D4 | 83.1 | 153.9 | 18.7 | 21500 | 1600 | 3.2 | 60 | φ35 | φ28 | 139 | |
| CP6313B4 | 86.3 | 115.4 | 13.9 | 35250 | 2400 | 4.8 | 61 | φ35 | φ28 | 156 | |
| CP6313C4 | 109.1 | 173.2 | 20.8 | 34500 | 2400 | 4.8 | 61 | φ35 | φ28 | 174 | |
| CP6313D4 | 124.5 | 230.9 | 27.8 | 32250 | 2400 | 4.8 | 61 | φ42 | φ28 | 194 | |
| CP6314B4 | 115.1 | 153.9 | 18.4 | 47000 | 3200 | 6.4 | 62 | φ42 | φ28 | 206 | |
| CP6314C4 | 145.4 | 230.9 | 27.6 | 46000 | 3200 | 6.4 | 62 | φ42 | φ35 | 230 | |
| CP6314D4 | 166.2 | 307.9 | 36.8 | 43000 | 3200 | 6.4 | 62 | φ42 | φ35 | 254 | |
| सीपी6315बी4 | 143.9 | 192.4 | 23.0 | 58750 | 4000 | 8.0 | 63 | φ42 | φ35 | 247 | |
| CP6315C4 | 181.8 | 288.6 | 34.4 | 57500 | 4000 | 8.0 | 63 | φ42 | φ35 | 278 | |
| CP6315D4 | 207.7 | 384.8 | 45.9 | 53750 | 4000 | 8.0 | 63 | φ54 | φ42 | 308 | |
| CP6322B4 | 115.1 | 153.9 | 18.7 | 47000 | 3200 | 6.4 | 62 | φ42 | φ35 | 230 | |
| CP6322C4 | 145.4 | 230.9 | 28.0 | 46000 | 3200 | 6.4 | 62 | φ42 | φ35 | 254 | |
| CP6322D4 | 166.2 | 307.8 | 37.4 | 43000 | 3200 | 6.4 | 62 | φ42 | φ35 | 278 | |
| CP6323B4 | 172.7 | 230.9 | 27.8 | 70500 | 4800 | 9.6 | 64 | φ42 | φ35 | 312 | |
| CP6323C4 | 218.1 | 346.2 | 41.6 | 69000 | 4800 | 9.6 | 64 | φ54 | φ42 | 348 | |
| CP6323D4 | 249.3 | 461.8 | 55.5 | 64500 | 4800 | 9.6 | 64 | φ54 | φ42 | 388 | |
| सीपी6324बी4 | 230.2 | 307.8 | 36.8 | 94000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 412 | |
| CP6324C4 | 290.0 | 461.8 | 55.3 | 92000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 460 | |
| CP6324D4 | 332.4 | 615.7 | 73.7 | 86000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 508 | |
| CP6325B4 | 287.8 | 384.8 | 45.9 | 117500 | 8000 | 16.0 | 68 | 2-φ42 | 2-φ35 | 494 | |
| CP6325C4 | 363.6 | 577.2 | 68.9 | 115000 | 8000 | 16.0 | 68 | 2-φ54 | 2-φ42 | 556 | |
| CP6325D4 | 415.5 | 769.6 | 91.8 | 107500 | 8000 | 16.0 | 68 | 2-φ54 | 2-φ42 | 616 | |
| 6-पोल मोटर: गति 900 r/min | |||||||||||
| सीपी6311बी6 | 25.4 | 38.5 | 4.8 | 9375 | 550 | 1.45 | 52 | φ28 | φ22 | 72 | |
| CP6311C6 | 31.7 | 57.7 | 7.2 | 8850 | 550 | 1.45 | 52 | φ28 | φ22 | 78 | |
| CP6311D6 | 34.6 | 77.0 | 9.6 | 8150 | 550 | 1.45 | 52 | φ28 | φ22 | 84 | |
| सीपी6312बी6 | 50.8 | 77.0 | 9.3 | 18750 | 1100 | 2.90 | 55 | φ28 | φ22 | 115 | |
| CP6312C6 | 63.4 | 115.4 | 14.0 | 17700 | 1100 | 2.90 | 55 | φ35 | φ28 | 127 | |
| CP6312D6 | 69.2 | 153.9 | 18.7 | 16300 | 1100 | 2.90 | 55 | φ35 | φ28 | 139 | |
| सीपी6313बी6 | 76.2 | 115.4 | 13.9 | 28125 | 1650 | 4.35 | 56 | φ35 | φ28 | 156 | |
| CP6313C6 | 95.2 | 173.2 | 20.8 | 26550 | 1650 | 4.35 | 56 | φ35 | φ28 | 174 | |
| CP6313D6 | 103.9 | 230.9 | 27.8 | 24450 | 1650 | 4.35 | 56 | φ42 | φ28 | 194 | |
| सीपी6314बी6 | 101.5 | 153.9 | 18.4 | 37500 | 2200 | 5.80 | 57 | φ42 | φ28 | 206 | |
| CP6314C6 | 127.0 | 230.9 | 27.6 | 35400 | 2200 | 5.80 | 57 | φ42 | φ35 | 230 | |
| CP6314D6 | 138.5 | 307.9 | 36.8 | 32600 | 2200 | 5.80 | 57 | φ42 | φ35 | 254 | |
| सीपी6315बी6 | 127.0 | 192.4 | 23.0 | 46875 | 2750 | 7.25 | 58 | φ42 | φ35 | 247 | |
| CP6315C6 | 158.7 | 288.6 | 34.4 | 44250 | 2750 | 7.25 | 58 | φ42 | φ35 | 278 | |
| CP6315D6 | 173.2 | 384.8 | 45.9 | 40750 | 2750 | 7.25 | 58 | φ54 | φ42 | 308 | |
| सीपी6322बी6 | 101.5 | 153.9 | 18.7 | 37500 | 2200 | 5.80 | 57 | φ42 | φ35 | 230 | |
| CP6322C6 | 127.0 | 230.9 | 28.0 | 35400 | 2200 | 5.80 | 57 | φ42 | φ35 | 254 | |
| CP6322D6 | 138.5 | 307.8 | 37.4 | 32600 | 2200 | 5.80 | 57 | φ42 | φ35 | 278 | |
| CP6323B6 | 152.3 | 230.9 | 27.8 | 56250 | 3300 | 8.70 | 59 | φ42 | φ35 | 312 | |
| CP6323C6 | 190.4 | 346.2 | 41.6 | 53100 | 3300 | 8.70 | 59 | φ54 | φ42 | 348 | |
| CP6323D6 | 207.8 | 461.8 | 55.5 | 48900 | 3300 | 8.70 | 59 | φ54 | φ42 | 388 | |
| सीपी6324बी6 | 203.1 | 307.8 | 36.8 | 75000 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 412 | |
| CP6324C6 | 254.0 | 461.8 | 55.3 | 70800 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 460 | |
| CP6324D6 | 277.0 | 615.7 | 73.7 | 65200 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 508 | |
| सीपी6325बी6 | 254.0 | 384.8 | 45.9 | 93750 | 5500 | 14.5 | 63 | 2-φ42 | 2-φ35 | 494 | |
| CP6325C6 | 317.4 | 577.2 | 68.9 | 88500 | 5500 | 14.5 | 63 | 2-φ54 | 2-φ42 | 556 | |
| CP6325D6 | 346.3 | 769.6 | 91.8 | 81500 | 5500 | 14.5 | 63 | 2-φ54 | 2-φ42 | 616 | |
1. हीट एक्सचेंज कैलिब्रेशन: एयर इनलेट टेम्प।25 ℃, संक्षेपण अस्थायी।40 ℃, अस्थायी।अंतर 15K, सर्द R404A।कृपया अन्य कामकाजी परिस्थितियों में हीट एक्सचेंज के लिए सुधार कारक की जाँच करें।
2. शोर को 10 मीटर की दूरी पर ध्वनि दबाव मान के रूप में कैलिब्रेट किया जाता है।
3. सही बाष्पीकरणकर्ता का चयन कैसे करें:
आम तौर पर, इवेपोरेटर क्षमता = कोल्ड रूम कूलिंग क्षमता *1.15 चुनें
1. जब ठंडे कमरे का तापमान लगभग 0 ℃ हो, तो फिन स्पेस के रूप में 4.5 मिमी का चयन करें।
इवेपोरेटर चुनें=1.0*Q0
2. जब ठंडे कमरे का तापमान -18 ℃ के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.1*Q0
3. जब ठंडे कमरे का तापमान लगभग -25 ℃ हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
इवेपरेटर चुनें=1.27*Q0
टिप्पणी: वाटर डिफ्रॉस्ट और हॉट गैस डीफ्रॉस्ट प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
4. अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विवरण के लिए तस्वीर पर क्लिक करें
5. गुणवत्ता कैसे सुनिश्चित करें?कोई प्रक्रिया?
हमारा QC विभाग प्रत्येक चरण को सुनिश्चित करेगा
6. क्या आप कारखाना करते हैं?
हम 1995 में स्थापित कारखाने हैं और 24 वर्षों के माध्यम से विकसित हुए हैं, हमारे सभी ग्राहकों द्वारा स्वागत किया गया है। आपके सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं, जो 50000 वर्ग मीटर को कवर करते हैं, और आपका समर्थन हमारे सपने को जारी रखने के लिए बहुत महत्वपूर्ण है। ताजा और स्वस्थ भोजन खा रहा है।
7. क्या आप प्रदर्शनी में भाग लेते हैं?
प्रत्येक वर्ष हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, साथ ही हम प्रदर्शनी में भाग लेने के लिए अपने एजेंट का समर्थन करेंगे, हमारे साथ जुड़ने के लिए आपका स्वागत है।
8. हमें क्यों चुना
पेशेवर: 23 साल एक चीज-प्रशीतन उपकरण पर ध्यान केंद्रित करते हैं
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: सीई, आईएसओ, और विशेष दबाव उपकरण बनाने का प्रमाण पत्र
9.परियोजना संदर्भ?
10.अक्सर पूछे जाने वाले प्रश्न
1, प्रश्न: आपका कारखाना पता कहां है?
एक: हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार Shengzhou, झेजियांग प्रांत में स्थित हैं।
2, प्रश्न: आपका पैकेज क्या है?
ए: हमारे पैकेज कस्टम की आवश्यकता का अनुपालन करते हैं जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
ए: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, प्रश्न: क्या आप नमूना पेश कर सकते हैं?
ए: हां, हम नमूना पेश कर सकते हैं। और आपके शुल्क पर लागत और वितरण।
5, प्रश्न: मुझे आपकी सूची में उत्पाद नहीं मिल रहे हैं?
ए: कृपया मुझसे सीधे संपर्क करें।
6, प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
ए: हमारे पास ब्यूरो वेरिटास रिपोर्ट के तीसरे पक्ष के सत्यापित दस्तावेज़ हैं, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
