उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईएल

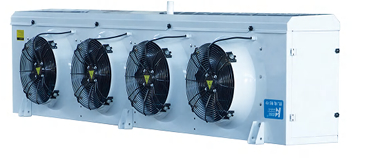

उत्पाद अवलोकन
केसिंग: पाउडर कोटिंग (सिल्वर ग्रे RA19006) के साथ उच्च गुणवत्ता वाले जस्ती स्टील प्लेट का छिड़काव, वांछनीय संक्षारण प्रतिरोध के साथ; दोनों साइड प्लेट्स और बाहरी पानी की ट्रे प्लेट को हिंगेड संरचना के साथ डिज़ाइन किया गया है, जो संचालित करने के लिए सुविधाजनक है;
हीट एक्सचेंजर की साइड शीट एल्यूमीनियम प्लेट से बना है, जो तांबे की ट्यूब की प्रभावी रूप से रक्षा कर सकती है और वजन को कम कर सकती है;
डबल ड्रेन ट्रे डिज़ाइन: बाहरी पानी की ट्रे को कोण के साथ किनारे की संरचना के साथ डिज़ाइन किया गया है, जो पानी की नाली को बिना किसी मृत कोण के सुचारू रूप से बनाता है; आंतरिक पानी की ट्रे को एल्यूमीनियम प्लेट से बने सिंक संरचना के साथ डिज़ाइन किया गया है, और घनीभूत पानी या डीफ्रॉस्ट पानी को सीधे पानी की प्लेट के माध्यम से बाहरी पानी की प्लेट के नाल के आउटलेट में डिस्चार्ज किया जाता है;
समग्र स्ट्रेचिंग बड़े आर्क हाई एयर ट्यूब के साथ डिज़ाइन किया गया, इसमें उत्कृष्ट एयर गाइडिंग इफेक्ट की विशेषताएं हैं।
500 और उससे अधिक के व्यास वाले प्रशंसकों के लिए, आसान स्थापना के लिए फर्श समर्थन हैं;
कॉइल: एक चौकोर व्यवस्था के साथ φ15 कॉपर ट्यूब, कम गर्मी हस्तांतरण तापमान अंतर, कम शुष्क भोजन की खपत और पंखों की धीमी ठंढी गति;
हाइड्रोफिलिक एल्यूमीनियम पन्नी से बनी नालीदार एल्यूमीनियम शीट, विभिन्न तापमान और आर्द्रता की आवश्यकताओं को पूरा करने के लिए 4.0 मिमी, 6.0 मिमी, 9.0 मिमी और 12.0 मिमी की शीट रिक्ति के साथ;
फैन: हाई -पावर एक्सटर्नल रोटर फैन, ऑपरेटिंग तापमान: -40 ° C ~ 60 ° C; फैन स्पेसिफिकेशन्स: φ350, φ400, φ500 और φ630, विभिन्न विशिष्टताओं की उत्पाद श्रृंखला, उपयोगकर्ताओं को अधिक विकल्प प्रदान करते हैं;
डीफ्रॉस्टिंग: इलेक्ट्रिक डीफ्रॉस्टिंग को मानक तरीके से अपनाया जाता है, और स्टेनलेस स्टील हीटिंग ट्यूब को कॉइल पंखों और आंतरिक पानी की ट्रे प्लेटों में वितरित किया जाता है, जो वांछनीय डीफ्रॉस्टिंग प्रभाव ला सकता है; स्टीम डीफ्रॉस्टिंग को ग्राहक द्वारा आवश्यक रूप से अपनाया जा सकता है।
IP65 वॉटरप्रूफ जंक्शन बॉक्स और वॉटरप्रूफ कनेक्टर्स का उपयोग किया जाता है, बेहतर वॉटरप्रूफिंग के साथ; प्रशंसक और हीटिंग पाइप को अलग -अलग तार दिया जाता है, जिससे उच्च विश्वसनीयता हो सकती है;
एयर कूलर का आउटलेट एक सुई वाल्व से लैस है, जो उपयोगकर्ताओं के लिए दबाव का परीक्षण करने के लिए सुविधाजनक है;
यह 23bar के दबाव में सख्त दबाव परीक्षण के अधीन है;
विस्तार वाल्व, फैन ट्यूब और अन्य भागों के हीटिंग बैंड को ग्राहकों की जरूरतों के अनुसार पूर्व-स्थापित किया जा सकता है;
यह R404A, R507A, R448A, R449A, R134A, R22 और अन्य रेफ्रिजरेंट के साथ संगत है।
मॉडल विवरण
मानक और ऑप्टियनल कम्पेंटर्स
| अवयव | विन्यास | अवयव | विन्यास | ||
| झलार | पाउडर लेपित एल्यूमीनियम-मैग्नेसियम प्लेट | × | डीफ्रोस्ट | हवाई जहाज | ○ |
| पाउडर लेपित स्टील प्लेट | ○ | बिजली के ताप पाइप | ● | ||
| पाउडर लेपित जस्ती शीट | ● | हॉट गैस डिफ्रॉस्ट (कॉइल एंड ट्रे) | ○ | ||
| स्टेनलेस स्टील प्लेट | ○ | विस्तार वॉल्व | ○ | ||
| मोटर | वीगुंग बाहरी रोटर मोटर | ● | नाली हीटर | ○ | |
| ईबीएम बाहरी रोटर मोटर | ○ | फैन ट्यूब गर्मी | ○ | ||
| वायु -नलक प्रशंसक | ○ | मजबूर-ड्राफ्ट प्रकार | ○ | ||
| एल्यूमीनियम पन्नी | सामान्य एल्यूमीनियम पन्नी | ○ | |||
| हाइड्रोफिलिक एल्यूमीनियम पन्नी (नीला पन्नी) | ● | ||||
| ●: मानक घटक;:: वैकल्पिक घटक; ×: उपलब्ध नहीं है | |||||
प्रदर्शन दात्शीट
| फिन पिच 4.0 मिमी | |||||||||||||
| नमूना | शीतलन क्षमता/R404A(किलोवाट) | सतह | नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | संयोग पाइप (मिमी) | वज़न | ||||||
| टीसी = 0 ℃ | टीसी = 10 ℃ | एम 2 | DM3 | एम3/एच | एम | तरल इनलेट |
गैस दुकान |
नाली | किलोभास | ||||
| Δτ = 8k | Δτ = 10k | ||||||||||||
| 350 प्रशंसक श्रृंखला | |||||||||||||
| EL351/BL-ET | २.२ | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | R1 ” | 39 | |||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | R1 ” | 41 | |||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | R1 ” | 54 | |||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | R1 ” | 58 | |||
| EL353/BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | R1 ” | 69 | |||
| EL353/CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | R1 ” | 75 | |||
| EL354/BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | R1 ” | 84 | |||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | R1 ” | 92 | |||
| 400 प्रशंसक श्रृंखला | |||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | R1 ” | 49 | |||
| El401/dl-et | 5.3 | 7.8 | 35 | 5.4 | 3200 | 12 | φ12 | φ22 | R1 ” | 52 | |||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | आर 1.5" | 72 | |||
| El402/dl-et | 10.5 | 15.4 | 70 | 10 | 6400 | 13 | φ16 | φ22 | आर 1.5" | 78 | |||
| EL403/CL-ET | 13.4 | 19.7 | 78.7 | 11 | 11100 | 14 | φ16 | φ28 | आर 1.5" | 95 | |||
| El403/dl-et | 15.7 | 23.1 | 105 | 14.6 | 9600 | 14 | φ16 | φ28 | आर 1.5" | 104 | |||
| EL404/CL-ET | 17.8 | 26.2 | 105 | 14.5 | 14800 | 15 | φ16 | φ35 | आर 1.5" | 118 | |||
| El404/dl-et | 21 | 30.9 | 140 | 19.3 | 12800 | 15 | φ16 | φ35 | आर 1.5" | 130 | |||
| 500 प्रशंसक श्रृंखला | |||||||||||||
| El501/dl-et | 9.8 | 14.4 | 61.2 | 9 | 6800 | 18 | φ16 | φ22 | R1.5 ” | 93 | |||
| El501/el-et | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | R1.5 ” | 99 | |||
| El501/fl-et | 12.9 | 19 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | R1.5 ” | 104 | |||
| El502/dl-et | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | R1.5 ” | 132 | |||
| El502/el-et | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | R1.5 ” | 143 | |||
| EL502/FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | R1.5 ” | 153 | |||
| El503/dl-et | 29.3 | 43 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | R2 ” | 180 | |||
| El503/el-et | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | R2 ” | 196 | |||
| El503/fl-et | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | R2 ” | 212 | |||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | R2 ” | 228 | |||
| El504/el-et | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | R2 ” | 249 | |||
| EL504/FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ54 | R2 ” | 270 | |||
| El505/dl-et | 49 | 72 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ54 | R2 ” | 276 | |||
| El505/el-et | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ54 | R2 ” | 302 | |||
| El505/fl-et | 64.3 | 94.5 | 459.3 | 62 | 27500 | 23 | φ28 | φ54 | R2 ” | 328 | |||
| 630 प्रशंसक श्रृंखला | |||||||||||||
| El631/dl-et | 15.8 | 23.2 | 105 | 15 | 10000 | 28 | φ16 | φ28 | R1.5 ” | 125 | |||
| El631/el-et | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | R1.5 ” | 134 | |||
| El631/fl-et | 20.4 | 30 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | R1.5 ” | 143 | |||
| El632/dl-et | 31.5 | 46.3 | 210 | 28.9 | 20000 | 31 | φ22 | φ42 | R1.5 ” | 206 | |||
| El632/el-et | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | R1.5 ” | 224 | |||
| El632/fl-et | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | R1.5 ” | 242 | |||
| El633/dl-et | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | आर2" | 288 | |||
| El633/el-et | 55.1 | 81 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ54 | आर2" | 314 | |||
| El633/fl-et | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ54 | आर2" | 341 | |||
| El634/dl-et | 63 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ54 | आर2" | 369 | |||
| El634/el-et | 73.5 | 108 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ54 | आर2" | 405 | |||
| El634/fl-et | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ54 | आर2" | 440 | |||
| 1) टेबल में टीसी ठंडे कमरे का तापमान है; , गर्मी हस्तांतरण तापमान अंतर है, अर्थात्, ठंडे कमरे के तापमान और वाष्पीकरण तापमान के बीच का अंतर। 2) एयर थ्रो परिवेश के तापमान पर 0.5m/s है। 3) अन्य कार्य परिस्थितियों में शीतलन क्षमता के लिए, सुधार गुणांक का संदर्भ लें। |
|||||||||||||
| फिन पिच 6.0 मिमी | |||||||||||||
| नमूना | शीतलन क्षमता/R404A(किलोवाट) | सतह | नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | संयोग पाइप (मिमी) | वज़न | ||||||
| टीसी = 0 ℃ | टीसी = -18 ℃ | एम 2 | DM3 | एम3/एच | एम | तरल इनलेट |
गैस दुकान |
नाली | किलोभास | ||||
| Δτ = 8k | Δτ = 7k | ||||||||||||
| 350 प्रशंसक श्रृंखला | |||||||||||||
| El351/bd-et | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | R1 ” | 38 | |||
| EL351/CD-ET | २.४ | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | R1 ” | 40 | |||
| El352/bd-et | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | R1 ” | 52 | |||
| EL352/CD-ET | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | R1 ” | 56 | |||
| El353/bd-et | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | R1 ” | 67 | |||
| EL353/CD-ET | 7 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | R1 ” | 72 | |||
| El354/bd-et | 7.3 | 5.8 | 33 | 6.8 | 8600 | 13 | φ12 | φ22 | R1 ” | 81 | |||
| EL354/CD-ET | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | R1 ” | 88 | |||
| 400 प्रशंसक श्रृंखला | |||||||||||||
| EL401/CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | R1 ” | 47 | |||
| EL401/DD-ET | 4 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | R1 ” | 50 | |||
| EL402/CD-ET | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | आर 1.5" | 69 | |||
| El402/dd-et | 8.1 | 6.5 | 47.5 | 10 | 6900 | 14 | φ16 | φ22 | आर 1.5" | 74 | |||
| EL403/CD-ET | 10.1 | 8 | 53.4 | 11 | 11400 | 15 | φ16 | φ28 | आर 1.5" | 90 | |||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | आर 1.5" | 98 | |||
| EL404/CD-ET | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | आर 1.5" | 112 | |||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | आर 1.5" | 122 | |||
| 500 प्रशंसक श्रृंखला | |||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9 | 7000 | 19 | φ16 | φ22 | R1.5 ” | 90 | |||
| EL501/ED-ET | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | R1.5 ” | 94 | |||
| EL501/FD-ET | 11.2 | 9 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | R1.5 ” | 99 | |||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | R1.5 ” | 126 | |||
| EL502/ED-ET | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | R1.5 ” | 134 | |||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | R1.5 ” | 143 | |||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | R2 ” | 170 | |||
| EL503/ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | R2 ” | 183 | |||
| EL503/FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | R2 ” | 196 | |||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | R2 ” | 215 | |||
| EL504/ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | R2 ” | 232 | |||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ54 | R2 ” | 250 | |||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ54 | R2 ” | 259 | |||
| EL505/ED-ET | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ54 | R2 ” | 281 | |||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62 | 30500 | 24 | φ28 | φ54 | R2 ” | 303 | |||
| 630 प्रशंसक श्रृंखला | |||||||||||||
| El631/dd-et | 13.5 | 10.8 | 71.2 | 15 | 10300 | 29 | φ16 | φ28 | R1.5 ” | 119 | |||
| El631/ed-et | 16 | 12.8 | 89 | 18.8 | 9800 | 28 | φ16 | φ28 | R1.5 ” | 126 | |||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | R1.5 ” | 134 | |||
| El632/dd-et | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | R1.5 ” | 194 | |||
| El632/ed-et | 32 | 25.6 | 178 | 36.1 | 19600 | 31 | φ22 | φ42 | R1.5 ” | 209 | |||
| EL632/FD-ET | 36.3 | 29 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | R1.5 ” | 224 | |||
| El633/dd-et | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | आर2" | 270 | |||
| El633/ed-et | 48.1 | 38.5 | 267 | 53.4 | 29400 | 34 | φ28 | φ54 | आर2" | 292 | |||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ54 | आर2" | 315 | |||
| El634/dd-et | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ54 | आर2" | 346 | |||
| El634/ed-et | 64.1 | 51.3 | 356 | 70.8 | 39200 | 36 | φ28 | φ54 | आर2" | 375 | |||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ54 | आर2" | 405 | |||
| 1) टेबल में टीसी ठंडे कमरे का तापमान है; , गर्मी हस्तांतरण तापमान अंतर है, अर्थात्, ठंडे कमरे के तापमान और वाष्पीकरण तापमान के बीच का अंतर। 2) एयर थ्रो परिवेश के तापमान पर 0.5m/s है। 3) अन्य कार्य परिस्थितियों में शीतलन क्षमता के लिए, सुधार गुणांक का संदर्भ लें। |
|||||||||||||
| फिन पिच 9.0 मिमी | |||||||||||||
| नमूना | शीतलन क्षमता/R404A (kW) | सतह | नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | संयोग पाइप (मिमी) | वज़न | ||||||
| टीसी = 0 ℃ | टीसी = -18 ℃ | टीसी =-25℃ | एम 2 | DM3 | एम3/एच | एम | तरल इनलेट |
गैस दुकान |
नाली | किलोभास | |||
| Δτ = 8k | Δτ = 7k | Δτ= 6K | |||||||||||
| 350 प्रशंसक श्रृंखला | |||||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | R1 ” | 38 | ||
| EL351/CJ-ET | 2 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | R1 ” | 40 | ||
| EL352/BJ-ET | 2.8 | २.२ | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | R1 ” | 52 | ||
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | R1 ” | 55 | ||
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | R1 ” | 66 | ||
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | R1 ” | 71 | ||
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | R1 ” | 80 | ||
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | R1 ” | 87 | ||
| 400 प्रशंसक श्रृंखला | |||||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | R1 ” | 47 | ||
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | R1 ” | 50 | ||
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | आर 1.5" | 68 | ||
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10 | 7300 | 15 | φ16 | φ22 | आर 1.5" | 73 | ||
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11 | 11700 | 16 | φ16 | φ28 | आर 1.5" | 89 | ||
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | आर 1.5" | 97 | ||
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | आर 1.5" | 111 | ||
| EL404/DJ-ET | 13 | 10.4 | 8.6 | 65 | 19.3 | 14600 | 17 | φ16 | φ35 | आर 1.5" | 120 | ||
| 500 प्रशंसक श्रृंखला | |||||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9 | 7380 | 20 | φ16 | φ22 | R1.5 ” | 89 | ||
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | R1.5 ” | 93 | ||
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | R1.5 ” | 98 | ||
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | R1.5 ” | 124 | ||
| EL502/EJ-ET | 17 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | R1.5 ” | 132 | ||
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | R1.5 ” | 141 | ||
| EL503/DJ-ET | 21.3 | 17 | 14 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | R2 ” | 168 | ||
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | R2 ” | 180 | ||
| EL503/FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | R2 ” | 193 | ||
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | R2 ” | 212 | ||
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134 | 39.2 | 27200 | 24 | φ22 | φ42 | R2 ” | 228 | ||
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ54 | R2 ” | 245 | ||
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ54 | R2 ” | 256 | ||
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ54 | R2 ” | 276 | ||
| EL505/FJ-ET | 49 | 39.2 | 32.3 | 213.2 | 62 | 31750 | 25 | φ28 | φ54 | R2 ” | 297 | ||
| 630 प्रशंसक श्रृंखला | |||||||||||||
| El631/dj-et | 11.2 | 9 | 7.4 | 48.7 | 15 | 10600 | 30 | φ16 | φ28 | R1.5 ” | 118 | ||
| EL631/EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | R1.5 ” | 125 | ||
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | R1.5 ” | 132 | ||
| El632/dj-et | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | R1.5 ” | 192 | ||
| EL632/EJ-ET | 26.2 | 21 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | R1.5 ” | 206 | ||
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | R1.5 ” | 220 | ||
| El633/dj-et | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | आर2" | 266 | ||
| El633/ej-et | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ54 | आर2" | 282 | ||
| EL633/FJ-ET | 43.8 | 35 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ54 | आर2" | 309 | ||
| EL634/DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ54 | आर2" | 340 | ||
| EL634/EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ54 | आर2" | 369 | ||
| EL634/FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ54 | आर2" | 397 | ||
| 1) टेबल में टीसी ठंडे कमरे का तापमान है; , गर्मी हस्तांतरण तापमान अंतर है, अर्थात्, ठंडे कमरे के तापमान और वाष्पीकरण तापमान के बीच का अंतर। 2) एयर थ्रो परिवेश के तापमान पर 0.5m/s है। 3) अन्य कार्य परिस्थितियों में शीतलन क्षमता के लिए, सुधार गुणांक का संदर्भ लें। |
|||||||||||||
| फिन पिच 12.0 मिमी | |||||||||||||
| नमूना | शीतलन क्षमता/R404A (kW) | सतह | नली आयतन |
वायु प्रवाह | हवा फ़ेंकना | संयोग पाइप (मिमी) | वज़न | ||||||
| टीसी = 0 ℃ | टीसी = -25 ℃ | टीसी = -35℃ | एम 2 | DM3 | एम3/एच | एम | तरल इनलेट |
गैस दुकान |
नाली | किलोभास | |||
| Δτ = 8k | Δτ = 6k | Δτ= 6K | |||||||||||
| 400 प्रशंसक श्रृंखला | |||||||||||||
| El401/dk-et | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | R1 ” | 50 | ||
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25 | 10 | 7600 | 16 | φ16 | φ22 | आर 1.5" | 74 | ||
| El403/dk-et | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | आर 1.5" | 97 | ||
| EL404/DK-ET | 11.5 | 7.6 | 7.5 | 50 | 19.3 | 15200 | 18 | φ16 | φ35 | आर 1.5" | 121 | ||
| 500 प्रशंसक श्रृंखला | |||||||||||||
| El501/ek-et | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | R1.5 ” | 94 | ||
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | R1.5 ” | 98 | ||
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | R1.5 ” | 134 | ||
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | R1.5 ” | 142 | ||
| El503/ek-et | 22.1 | 14.6 | 14.3 | 82 | 31.5 | 21000 | 24 | φ22 | φ42 | R2 ” | 182 | ||
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | R2 ” | 195 | ||
| EL504/EK-ET | 27.8 | 18.3 | 18 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | R2 ” | 231 | ||
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ54 | R2 ” | 248 | ||
| EL505/EK-ET | 34.8 | 23 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ54 | R2 ” | 279 | ||
| EL505/FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62 | 32500 | 26 | φ28 | φ54 | R2 ” | 301 | ||
| 630 प्रशंसक श्रृंखला | |||||||||||||
| El631/ek-et | 10.8 | 7.1 | 7 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | R1.5 ” | 126 | ||
| EL631/FK-ET | 12.3 | 8.1 | 8 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | R1.5 ” | 133 | ||
| El632/ek-et | 21.6 | 14.3 | 14 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | R1.5 ” | 208 | ||
| EL632/FK-ET | 24.7 | 16.3 | 16 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | R1.5 ” | 223 | ||
| El633/ek-et | 32.3 | 21.3 | 21 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ54 | आर2" | 291 | ||
| EL633/FK-ET | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ54 | आर2" | 313 | ||
| El634/ek-et | 43.1 | 28.4 | 28 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ54 | आर2" | 373 | ||
| EL634/FK-ET | 49.5 | 32.7 | 32.1 | 225 | 84.9 | 39200 | 38 | φ35 | φ54 | आर2" | 402 | ||
| 1) टेबल में टीसी ठंडे कमरे का तापमान है; , गर्मी हस्तांतरण तापमान अंतर है, अर्थात्, ठंडे कमरे के तापमान और वाष्पीकरण तापमान के बीच का अंतर। 2) एयर थ्रो परिवेश के तापमान पर 0.5m/s है। 3) अन्य कार्य परिस्थितियों में शीतलन क्षमता के लिए, सुधार गुणांक का संदर्भ लें। |
|||||||||||||
बिजली के पैरामीटर
| नमूना | पंखे की मोटर | इलेक्ट्रिक हीटिंग के साथ डीफ्रॉस्टिंग | |||||
| वोल्टेज(वी) | शक्ति(डब्ल्यू) | मौजूदा(ए) | रोटेशन गति(आर/मिनट) | कुंडल(किलोवाट) | पानी की थाली(किलोवाट) | कुल शक्ति(किलोवाट) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2 × 0.9 | 1 × 0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2 × 1.3 | 1 × 1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2 × 1.7 | 1 × 1.7 | 5.1 |
| El401/c* | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | २.४ |
| EL401/D* | 380-3 | 205 | 0.51 | 1380 | 4 × 0.6 | 1 × 0.6 | 3 |
| El402/c* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| El403/c* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| El403/d* | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8 |
| El404/c* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10 |
| EL501/D* | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| EL501/E* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| El501/f* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| EL502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| El503/f* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| El504/f* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| EL505/D* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| EL505/E* | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30 |
| El505/f* | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30 |
| El631/d* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| El631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16 |
| EL632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| El632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| El633/d* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24 |
| EL633/E* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33 |
| El633/f* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | 8 × 3.0 | 2 × 3.0 | 30 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39 |
| El634/f* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39 |
क्या आप प्रदर्शनी में भाग लेते हैं?
हर साल हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, हम भी अपने एजेंट को प्रदर्शनी में भाग लेने के लिए समर्थन करेंगे, हमारे साथ जुड़ने के लिए स्वागत करेंगे।
हमें क्यों चुनें
पेशेवर: 28 साल एक चीज-रिफ्रिजरेशन उपकरणों पर ध्यान केंद्रित करें
सामग्री हम पर्याप्त उपयोग करते हैं
प्रमाणपत्र: CE, ISO, और विशेष दबाव उपकरण बनाने के cetiifcate
परियोजनाओं का संदर्भ?
उपवास
1, प्रश्न: आपका कारखाना पता कहां है?
A: हम कारखाने हैं और प्रशीतन उपकरणों में स्थित हैं, जो आधार शेंगज़ौ, झेजियांग प्रांत का उत्पादन करते हैं।
2, प्रश्न: आपका पैकेज क्या है?
A: हमारे पैकेज का पालन कस्टम का अनुपालन करने की आवश्यकता है जिसमें मूल लकड़ी शामिल नहीं है।
3, प्रश्न: आपका MOQ क्या है?
A: साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4, क्यू: क्या आप नमूना पेश कर सकते हैं?
A: हाँ, हम आपके चार्ज में नमूना। और लागत और वितरण की पेशकश कर सकते हैं।
5, Q: मैं आपकी सूची में उत्पाद नहीं पा सकता हूं?
A: कृपया मुझसे सीधे संपर्क करें।
6, क्यू: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूं?
A: हमारे पास ब्यूरो वेरिटास रिपोर्ट का तीसरा पक्ष सत्यापित दस्तावेज है, आप कंपनी पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
अपनी पूछताछ सीधे हमें भेजें
