उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
डीएल/डीडी/डीजे

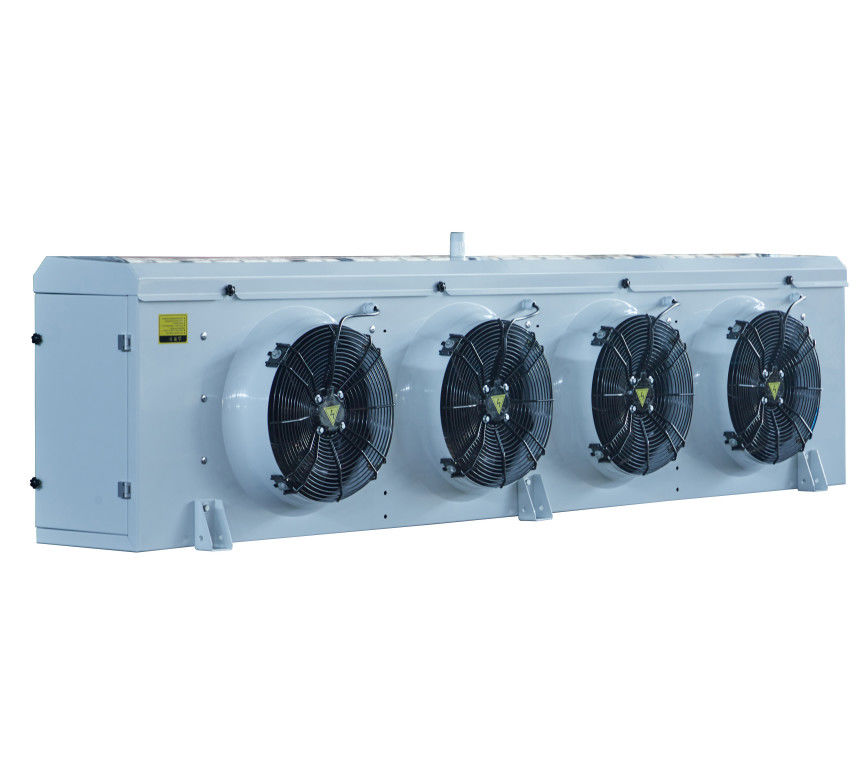

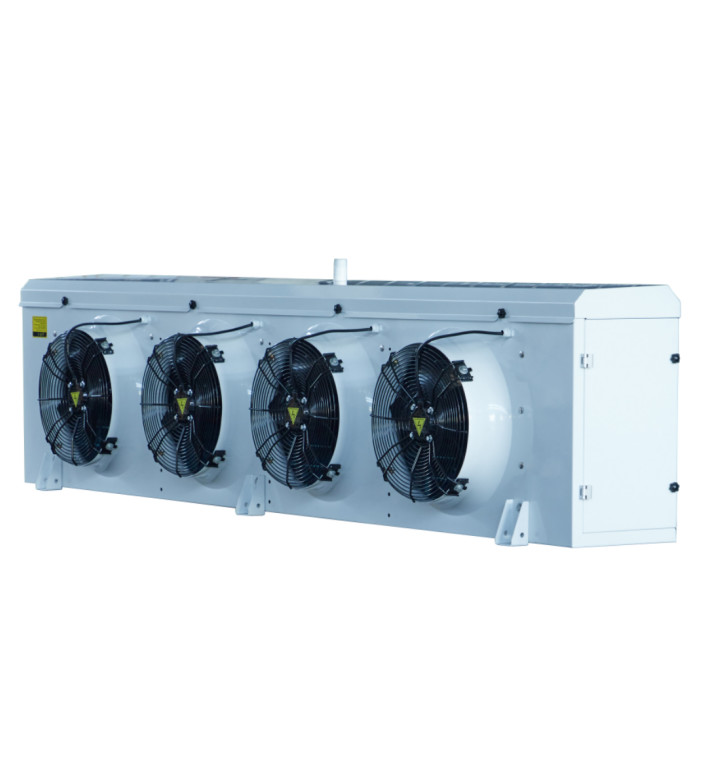

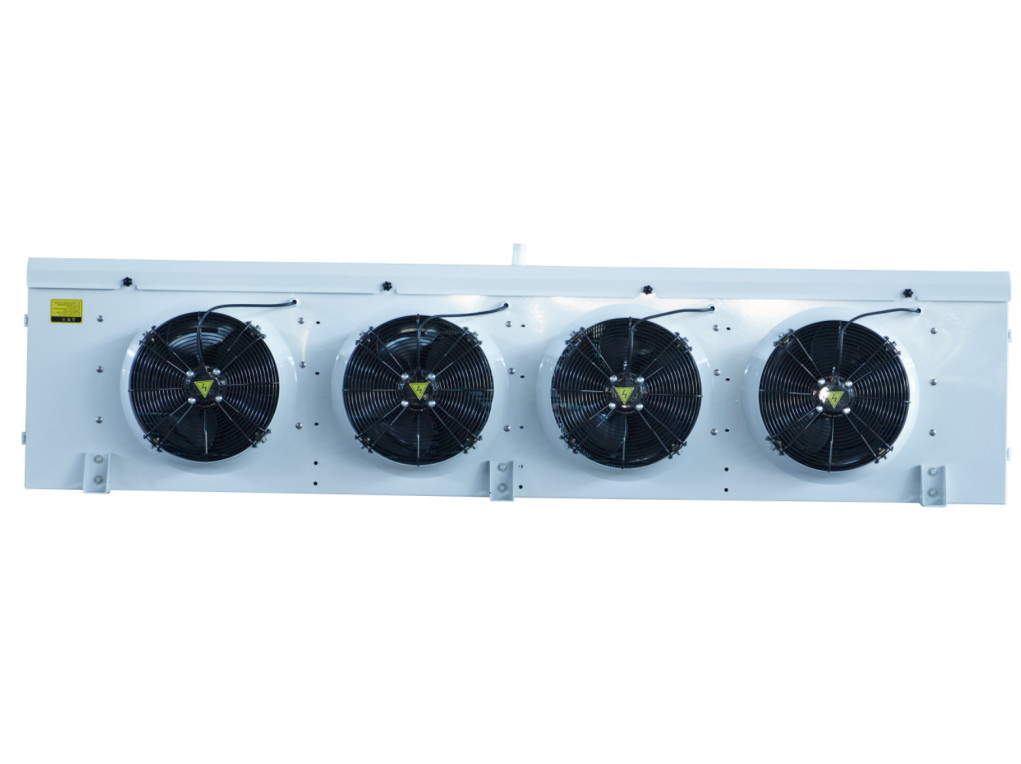

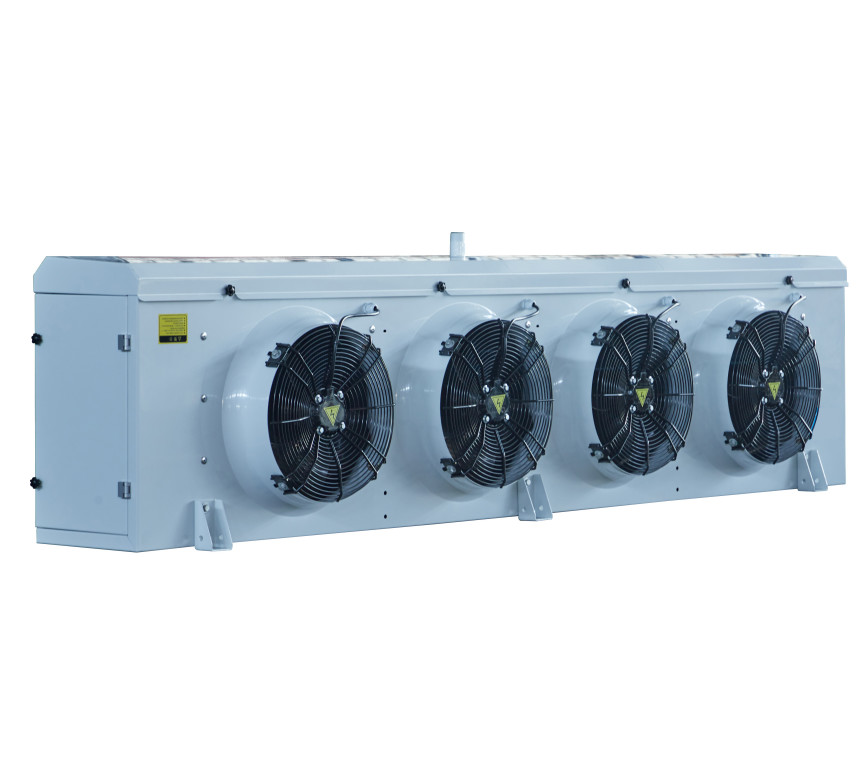

उत्पाद का नामःमांस स्टोर यूनिट कूलर के लिए अनुकूलित कोल्डरूम वाष्पीकरण 440V / 3PH / 60HZ
एलजी सीरीज इंडस्ट्रियल सेलिंग ग्लाइकोल यूनिट कूलर
1उत्पाद का वर्णन:
हमारी कंपनी द्वारा विकसित ELG श्रृंखला औद्योगिक एथिलीन ग्लाइकोल कूलर φ15 तांबे के ट्यूबों, शीत भंडारण शीतलन उपकरण को शीतलक के रूप में ग्लाइकोल जलीय समाधान के साथ अपनाता है।
ELG सीरीज के एयर कूलर का उपयोग क्रमशः 10°C, 0°C और -18°C पर शीत भंडारण में किया जा सकता है।
इस श्रृंखला के उत्पादों में निम्नलिखित विशेषताएं हैंः
● आवरणः उच्च गुणवत्ता वाली सिल्वर पाउडर लेपित जस्ती स्टील की प्लेट (RAL7001), जिसमें मजबूत संक्षारण प्रतिरोध है; दो साइड प्लेट और बाहरी पानी की प्लेट हिंग्ड संरचना को अपनाती है,जो संचालित करने के लिए सुविधाजनक और तेज़ है.
● बाष्पीकरक के अंत की प्लेट में एल्यूमीनियम की प्लेट होती है, जिससे वजन कम हो जाता है और तांबे की सुरक्षा की जा सकती है।
● डबल वाटर प्लेट डिजाइनः बाहरी वाटर प्लेट कोणीय संरचना, चिकनी जल निकासी, कोई जल निकासी मृत कोण को अपनाती है; आंतरिक पानी ट्रे एल्यूमीनियम प्लेट की नली संरचना को अपनाता है।संघनित पानी या पिघले हुए पानी को सीधे बाहरी पानी की ट्रे के आउटलेट में आंतरिक पानी की ट्रे के माध्यम से छोड़ दिया जाता है.
● एकीकृत खिंचाव आर्क के साथ लंबी वायु नलिका डिजाइन में अच्छा वायु प्रवाह प्रभाव होता है।
● 500 और 630 व्यास के पंखे के लिए, आसान स्थापना के लिए फर्श समर्थन पैर हैं।
● कॉइलः तांबे का पाइप φ15, ट्यूब की दूरी 50×50 वर्ग व्यवस्था, गर्मी हस्तांतरण क्षेत्र बड़ा है, गर्मी हस्तांतरण तापमान अंतर छोटा है, फिन ग्लासिंग गति धीमी है।
● हाइड्रोफिलिक फिल्म के साथ घुमावदार एल्यूमीनियम पंख, पंखों के बीच का अंतर 4.0, 6.0 और 9.0 मिमी को ठंडा भंडारण की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए।
● पंखेः उच्च शक्ति वाले बाहरी रोटर पंखे, ऑपरेटिंग तापमान -30°C~60°C; पंखे के विनिर्देशφ400,φ500,φ630, उत्पाद श्रृंखला के विभिन्न विनिर्देशों का गठन, उपयोगकर्ताओं के पास अधिक विकल्प हैं।
● डीफ्रॉस्टिंगः मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और आंतरिक पानी प्लेट पर वितरित किया जाता है, जिसमें एक अच्छा डीफ्रॉस्टिंग प्रभाव होता है।ग्राहक की आवश्यकताओं के अनुसार पानी का पिघलना भी चुना जा सकता है.
● IP65 ग्रेड जलरोधक जंक्शन बॉक्स और जलरोधक कनेक्टर, प्रशंसक और हीटिंग पाइप स्वतंत्र तार बॉक्स को अपनाते हैं, बेहतर जलरोधक प्रभाव के साथ, उच्च विश्वसनीयता।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
2मानक विन्यास और विकल्पः
| भाग | विन्यास | भाग | विन्यास | ||
| आवरण | पाउडर लेपित अल-एमजी मिश्र धातु शीट | × | पंखुड़ी | एल्यूमीनियम के पंख | ○ |
| पाउडर लेपित शीट | ○ | हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||
| पाउडर लेपित जस्ती शीट | ● | पिघलना | हवा का पिघलना | ○ | |
| स्टेनलेस स्टील प्लेट* | ○ | विद्युत हीटिंग पाइप | ● | ||
| पंखा | वीगुआंग मोटर | ● | पानी | ○ | |
| ईबीएम मोटर* | ○ | जल निकासी पाइप गर्म तार | ○ | ||
| पवन बाल्टी मोटर | ○ | पवन नलिका हीटिंग बेल्ट | ○ | ||
●:मानक;○:वैकल्पिक;×:चयन न करें.
*: छोटी साइड डिफ्लेक्टर एयर डक्ट का प्रयोग करें।
3तकनीकी डेटा शीट:
3.1 पंखुड़ी की दूरी 4.0 मिमी
| मॉडल |
ग्लाइकोल 25% टी1=-3°C, टी2=2°C Tr=10°Cआरएच 85% |
ग्लाइकोल 34% टी1=-10°C, टी2=-7°C Tr=0°Cआरएच 85% |
सतह |
ट्यूब मात्रा |
वायु प्रवाह | हवा से फेंकना | कनेक्ट पाइप | Wआठ | ||||
| कैपा. केडब्ल्यू |
प्रवाह m3/h |
Capa. क्वि |
प्रवाह m3/h |
m2 | dm3 | m3/h | m | इनलेट | आउटलेट | नाली | किलो | |
| φ400पंखा | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500पंखा | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630पंखा | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
तालिका में, T1 एथिलीन ग्लाइकोल समाधान का प्रवेश तापमान है, T2 आउटपुट तापमान है, और Tr ठंडा कमरे का तापमान है।
3.2 पंखों का अंतर 6.0 मिमी
| 型号 |
ग्लाइकोल 34% टी1=-10°C,टी2=-7°C Tr=0°C,RH85% |
ग्लाइकोल 50% टी1=-28°C,टी2=-25°C Tr=-18°C,आरएच95% |
सतह |
ट्यूब मात्रा |
वायु प्रवाह | हवा से फेंकना | कनेक्ट पाइप | Wआठ | ||||
| कैपा. केडब्ल्यू |
प्रवाह m3/h |
कैपा. केडब्ल्यू |
प्रवाह m3/h |
m2 | dm3 | m3/h | m | इनलेट | आउटलेट | नाली | किलो | |
| φ400पंखा | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500पंखा | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630पंखा | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
तालिका में, T1 एथिलीन ग्लाइकोल समाधान का प्रवेश तापमान है, T2 आउटपुट तापमान है, और Tr ठंडा कमरे का तापमान है।
3.3 पंखुड़ी की दूरी 9.0 मिमी
| मॉडल |
ग्लाइकोल 34% टी1=-10°C,टी2=-7°C Tr=0°C,RH85% |
ग्लाइकोल 50% टी1=-28°C,टी2=-25°C Tr=-18°C,आरएच95% |
सतह |
ट्यूब मात्रा |
वायु प्रवाह | हवा से फेंकना | कनेक्ट पाइप | Wआठ | ||||
| कैपा. केडब्ल्यू |
प्रवाह m3/h |
कैपा. केडब्ल्यू |
प्रवाह m3/h |
m2 | dm3 | m3/h | m | इनलेट | आउटलेट | नाली | किलो | |
| φ400पंखा | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500पंखा | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630पंखा | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
तालिका में, T1 एथिलीन ग्लाइकोल समाधान का प्रवेश तापमान है, T2 आउटपुट तापमान है, और Tr ठंडा कमरे का तापमान है।
4विद्युत पैरामीटर तालिकाः
| मॉडल | Fएक मोटर | विद्युत पिघलना | |||||
| वोल्टेज ((V) | इनपुट ((W) | वर्तमान ((A) | गति ((r/min) | कॉइल ((KW) | ट्रे ((KW) | कुल ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3×06 | 1 × 0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4×06 | 1 × 0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×11 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4×11 | 1 × 1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3×16 | 1 × 1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4×16 | 1 × 1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | तीन गुना दो।0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | चार गुना दो।0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4×08 | 2 × 08 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6×08 | 2 × 08 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6×08 | 2 × 08 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4×16 | दो गुना एक।6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | दो गुना एक।6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | दो गुना एक।6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | चार गुना दो।3 | दो गुना दो।3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6×23 | दो गुना दो।3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×23 | दो गुना दो।3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4×30 | दो से तीन।0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×30 | दो से तीन।0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×30 | दो से तीन।0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4×37 | दो से तीन।7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6×37 | दो से तीन।7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6×37 | दो से तीन।7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6x1.1 | दो गुना एक।1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | दो गुना एक।1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | दो गुना एक।1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×20 | दो गुना दो।0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | दो गुना दो।0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | दो गुना दो।0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×30 | दो से तीन।0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×30 | दो से तीन।0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×30 | दो से तीन।0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×40 | 2×40 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | 2×40 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | 2×40 | 44.0 |
5सही बाष्पीकरक का चयन कैसे करें:
आम तौर पर,इवेपरेटर क्षमता=ठंडे कमरे की शीतलन क्षमता *1 चुनें।15
1जब ठंडे कमरे का तापमान 0°C के आसपास हो, तो 4.5 मिमी को फिन स्पेस के रूप में चुनें।
वाष्पीकरक चुनें=1.0*Q0
2जब ठंडे कमरे का तापमान -18°C के आसपास हो, तो 6 मिमी को फिन स्पेस के रूप में चुनें।
वाष्पीकरक चुनें=1.1*Q0
3जब ठंडे कमरे का तापमान -25°C के आसपास हो, तो 9 मिमी को फिन स्पेस के रूप में चुनें।
वाष्पीकरक चुनें=1.27*Q0
टिप्पणियाँः पानी के डिफ्रीज और गर्म गैस के डिफ्रीज प्रकार भी वैकल्पिक हैं।
अनुकूलित विनिर्देश विवरण के लिए मुझे संदेश छोड़ दें।
6अन्य संबंधित उत्पादों को जानना चाहते हैं? विस्तृत विनिर्देश के लिए चित्र पर क्लिक करें
7गुणवत्ता कैसे सुनिश्चित करें? कोई प्रक्रिया?
हमारे क्यूसी विभाग हर कदम का ध्यान रखेंगे।
8. क्या आप कारखाने?
हम कारखाने 1995 में स्थापित कर रहे हैं और 28years के माध्यम से विकसित,हमारे सभी ग्राहकों द्वारा स्वागत किया. अपने सभी समर्थन के कारण अब हम 300 से अधिक लोगों का एक बड़ा परिवार हैं,50000 वर्ग मीटर कवर,और आपका समर्थन हमारे ताजे और स्वस्थ भोजन खाने के सपने को आगे बढ़ाने के लिए बहुत महत्वपूर्ण है।.
9.क्या आप प्रदर्शनी में भाग लेते हैं?
हर साल हम घरेलू राष्ट्रीय और विदेशी प्रदर्शनी में भाग लेंगे, हम भी प्रदर्शनी में भाग लेने के लिए हमारे एजेंट का समर्थन करेंगे, हमारे साथ शामिल होने के लिए आपका स्वागत है।
10हमें क्यों चुना?
पेशेवरः 28 साल एक चीज पर ध्यान केंद्रित करें- रेफ्रिजरेशन उपकरण
सामग्री हम पर्याप्त उपयोग
प्रमाणपत्रः सीई, आईएसओ और विशेष दबाव उपकरण के उत्पादन का प्रमाण पत्र
11परियोजनाओं का संदर्भ?
12.FAQ
1प्रश्न: आपका कारखाना कहाँ है?
एकः हम कारखाने हैं और प्रशीतन उपकरण उत्पादन आधार में स्थित हैं Shengzhou, झेजियांग प्रांत.
2प्रश्न: आपका पैकेज क्या है?
उत्तर: हमारे पैकेज में मूल लकड़ी शामिल नहीं है।
3प्रश्न: आपका MOQ क्या है?
एकः साधारण उत्पाद 1 सेट से ऑर्डर कर सकते हैं।
4प्रश्न: क्या आप नमूना पेश कर सकते हैं?
एकः हाँ, हम नमूना की पेशकश कर सकते हैं. और लागत और वितरण अपने प्रभारी पर.
5, प्रश्न: मैं आपकी सूची में उत्पादों को नहीं पा सकता?
उत्तर: कृपया सीधे मुझसे संपर्क करें।
6प्रश्न: मैं आपके कारखाने की पुष्टि कैसे कर सकता हूँ?
उत्तर: हमारे पास ब्यूरो वेरिटास की रिपोर्ट का तीसरे पक्ष द्वारा सत्यापित दस्तावेज है, आप कंपनी के पेज में डाउनलोड कर सकते हैं या मुझे प्राप्त करने के लिए संदेश छोड़ सकते हैं।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
अपनी पूछताछ सीधे हमें भेजें
