मेहनती, पेशा, सहयोग, नवाचार
| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | Kaideli |
| प्रमाणन: | CE,ISO9001-2008 |
| मॉडल संख्या: | गुडल, गुड्ड, गुडज |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 1 |
| पैकेजिंग विवरण: | लकड़ी के बक्से पैकिंग |
| प्रसव के समय: | 10-15 दिन |
| भुगतान शर्तें: | टीटी, एलसी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1 |
| लागू उद्योग: | रेस्तरां, व्यापारी | शोरूम स्थान: | वियतनाम, फिलीपींस, मैक्सिको, थाईलैंड, कजाकिस्तान, नाइजीरिया, उजबेकिस्तान, ताजिकिस्तान |
|---|---|---|---|
| वीडियो आउटगोइंग-निरीक्षण: | हाँ | मशीन परीक्षण रिपोर्ट: | हाँ |
| प्रकार: | बाष्पीकरण करनेवाला | आवेदन: | प्रशीतन भागों |
| वारंटी: | 1 | रेफ्रिजरेंट: | R134A/404A 、 AR507A |
| सामग्री: | तांबा | Cooling capacity: | 0.94-21.5kw |
| उच्च तापमान: | 4.5 mm | मध्यम तापमान: | 6.0 मिमी |
| हल्का तापमान: | 9 मिमी | वोल्टेज: | 220/380 |
| ब्रांड: | कैडेली | परीक्षण: | 2.6 एमपीए |
| पंखा: | AXIAL | वारंटी के बाद सेवा: | ऑनलाइन सहायता |
| स्थानीय सेवा स्थान: | कोई नहीं | विपणन प्रकार: | नया उत्पाद 2024 |
| बिक्री के बाद सेवा प्रदान की जाती है: | ऑनलाइन सहायता | पोर्ट: | Ningbo/शंघाई/गुआंगज़ौ |
| कंडीशन: | नया | रंग: | विकल्प (सफेद, हरा, काला) |
| प्रमुखता देना: | उच्च दक्षता वाष्पीकरण हवा कूलर,शीत कक्ष वाष्पीकरण एयर कूलर,वाणिज्यिक प्रशीतन प्रणाली वाष्पीकरण एयर कूलर |
||

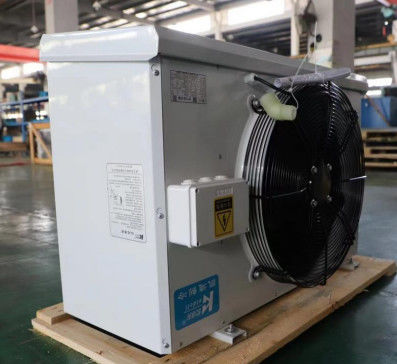

नामःजी सीरीज उच्च दक्षता वाष्पीकरण एयर कूलर
1संरचनात्मक डिजाइन
▸संक्षारण प्रतिरोधी आवरण
आधार मॉडलः 1.2 मिमी SGCC स्टील के साथ क्रायोजेनिक पाउडर कोटिंग (-40°C ~ 120°C परिचालन)
उन्नयन विकल्पः 5052-एच32 एल्यूमीनियम मिश्र धातु / 304 स्टेनलेस स्टील (IP65 प्रमाणन उपलब्ध)
2.0mm एल्यूमीनियम मिश्र धातु ट्यूब शीट थर्मल विस्तार रिसाव को रोकती है (ΔL/L0 ≤0.12%)
2. दो-स्तर कंडेनसेट प्रबंधन
✓ बाहरी पैनः 15° रिब्ड ड्रेनेज ढलान के साथ हिंग्ड एक्सेस पैनल (एन 16713 के अनुरूप)
✓ इनर पैनः सीमलेस एल्यूमीनियम निर्माण हवा बायपास (<3%) को कम करता है
✓ बर्फ की रोकथाम: PT1000 थर्मल सेंसर के साथ एकीकृत हीटिंग केबल (3.5W/cm2)
3उन्नत थर्मल एक्सचेंज सिस्टम
• कॉइल डिजाइनः Φ9.52 मिमी माइक्रो-ग्रूव कॉपर ट्यूब (HCFC मुक्त संगत)
• पंख विन्यासः हाइड्रोफिलिक कोटिंग के साथ सिनोसाइडल एल्यूमीनियम पंख (FPI=16)
• वायु प्रवाह पैटर्नः Δ- व्यवस्थित ट्यूब मैट्रिक्स पारंपरिक डिजाइनों की तुलना में 22% तक एनटीयू को बढ़ाता है
4प्रदर्शन उन्मुख घटक
ईसी मोटर प्रशंसक: IP55 रेटेड, वर्ग F इन्सुलेशन (25,000h MTBF)
▶ गति सीमा: 800-1800 आरपीएम (पीडब्ल्यूएम नियंत्रित)
▶ परिचालन परिधिः -40°C~60°C परिवेश का तापमान
डीफ्रॉस्ट सिस्टम: पीआईडी नियंत्रण के साथ 316L स्टेनलेस हीटिंग तत्व
▶ सतह भारः ≤1.8W/cm2 (UL 1995 के अनुरूप)
▶ 4-जोन थर्मल वितरण (σ≤0.85)
5. इंजीनियरिंग प्रमाणपत्र
✓ ASME BPVC सेक्शन VIII के अनुसार 25bar (362.5psi) पर परीक्षण दबाव
✓ रेफ्रिजरेंट संगतताः R404A/R507A/R134a/R22 (ASHRAE 34 अनुरूप)
✓ पंखुड़ी के अंतर के विकल्पः 4.5/6.0/9.0 मिमी (एन 327/328 प्रमाणित)
6अनुकूलन और गुणवत्ता नियंत्रण
विद्युत आवासः फीनिक्स टर्मिनलों के साथ NEMA 4X जंक्शन बॉक्स
उत्पादन सत्यापनः 100% हीलियम रिसाव परीक्षण + 24 घंटे भार अनुकरण
OEM सेवाएंः सीएफडी अनुकूलित वायु प्रवाह डिजाइन उपलब्ध
तकनीकी लाभ
①35% ऊर्जा की बचत- बढ़ी हुई उथल-पुथल के माध्यम से अनुकूलित एयरसाइड ΔT
②शून्य बर्फ संचय- स्मार्ट डिफ्रॉस्ट चक्र (पेटेंट लंबितः CN202310XXXXXX)
③20 साल सेवा जीवन- नमक छिड़काव परीक्षण > 1000 घंटे (आईएसओ 9227 एनएसएस मानक)
2.तकनीकी मापदंडों की सूची
विद्युत डीफ्रॉस्टिंग छत के कुशल हवा कूलर के तकनीकी मापदंडों दूरीः 4.5 मिमी
| मॉडल | शीतलन क्षमता किलोवाट | ट्यूब वॉल्यूम | फैन पैरामीटर | डीफ्रॉस्टिंग (इलेक्ट्रिक हीटिंग) | |||||
| एससी1 | एससी2 | dm3 | 风叶数量X直径 प्रशंसकों का व्यास संख्या X |
शक्तिW शक्ति W |
风量m3/h हवा का आयतन m3/h |
射程 रेंज m |
盘管kW*支 कॉइल किलोवाट * पीसी |
水盘kW*支 पानी की थाली किलोवाट * पीसी |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X ₹500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X ₹500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X ₹500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ₹600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X ₹500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ₹600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ₹600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ₹600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X ₹630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X ₹630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ₹600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X ₹630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
इलेक्ट्रिक डीफ्रॉस्टिंग छत के कुशल हवा कूलर के तकनीकी मापदंडों का अंतरः 6.0 मिमी
| मॉडल | शीतलन क्षमता किलोवाट | ट्यूब वॉल्यूम | फैन पैरामीटर | डीफ्रॉस्टिंग (इलेक्ट्रिक हीटिंग) | ||||||
| एससी1 | एससी2 | एससी3 | dm3 | प्रशंसकों का व्यास संख्या X | शक्ति W | हवा का आयतन m3/h | रेंज m | कॉइल किलोवाट * पीसी | पानी की थाली किलोवाट * पीसी | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X ₹500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X ₹500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X ₹500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ₹600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X ₹500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ₹600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ₹600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ₹600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X ₹630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X ₹630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ₹600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X ₹630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
विद्युत डीफ्रॉस्टिंग छत के कुशल हवा कूलर के तकनीकी मापदंड अंतरः 9.0 मिमी
| मॉडल | शीतलन क्षमता किलोवाट | ट्यूब क्षमता | फैन पैरामीटर | डीफ्रॉस्टिंग (इलेक्ट्रिक हीटिंग) | ||||||
| एससी3 | एससी4 | एससी5 | dm3 | प्रशंसकों का व्यास संख्या X | शक्ति W | हवा का आयतन m3/h | रेंज m | कॉइल किलोवाट * पीसी | पानी की थाली किलोवाट * पीसी | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X ₹500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X ₹500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X ₹500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ₹600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X ₹500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ₹600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ₹600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ₹600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X ₹630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X ₹630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ₹600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X ₹630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
कुल आयाम और विद्युत डीफ्रॉस्टिंग छत के कुशल हवा कूलर की स्थापना का आकार दूरीः 4.5 मिमी
| मॉडल | इंटरफेस विनिर्देश (मिमी) | कुल आयाम बी*टी*एच | स्थापना के आयाम | वजन | रूपरेखा आइकन | |||||
| इनलेट पाइप/रिटर्न पाइप | जल निकासी (इंच) | एल * डब्ल्यू * एच (मिमी): 610* 1,250*1,040 | L | ई1 | ई2 | ई3 | F | किलो | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ए |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | ए |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | ए |
| GUDL601E | ₹16/₹28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | ए |
| GUDL502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | बी |
| GUDL602D | ₹22/₹42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | बी |
| GUDL602E | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | बी |
| GUDL602F | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | बी |
| GUDL632D | ₹22/₹42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | बी |
| GUDL632E | ₹22/₹42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | बी |
| GUDL603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | सी |
| GUDL633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | सी |
कुल आयाम और विद्युत डीफ्रॉस्टिंग छत के कुशल हवा कूलर की स्थापना का आकार दूरीः 6.0 मिमी
| मॉडल | इंटरफेस विनिर्देश (मिमी) | कुल आयाम बी*टी*एच | स्थापना के आयाम | वजन | रूपरेखा आइकन | |||||
| इनलेट पाइप/रिटर्न पाइप | जल निकासी (इंच) | एल * डब्ल्यू * एच (मिमी): 610* 1,250*1,040 | L | ई1 | ई2 | ई3 | F | किलो | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | ए |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | ए |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | ए |
| GUDD601E | ₹16/₹28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | ए |
| GUDD502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | बी |
| GUDD602D | ₹22/₹42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | बी |
| GUDD602E | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | बी |
| GUDD602F | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | बी |
| GUDD632D | ₹22/₹42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | बी |
| GUDD632E | ₹22/₹42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | बी |
| GUDD603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | सी |
| GUDD633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | सी |
कुल आयाम और विद्युत डीफ्रॉस्टिंग छत के कुशल हवा कूलर की स्थापना का आकार दूरीः 9.0 मिमी
| मॉडल | इंटरफेस विनिर्देश (मिमी) | कुल आयाम बी*टी*एच | स्थापना के आयाम | वजन | रूपरेखा आइकन | |||||
| इनलेट पाइप/रिटर्न पाइप | जल निकासी (इंच) | एल * डब्ल्यू * एच (मिमी): 610* 1,250*1,040 | L | ई1 | ई2 | ई3 | F | किलो | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | ए |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ए |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | ए |
| GUDJ601E | ₹16/₹28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | ए |
| GUDJ502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | बी |
| GUDJ602D | ₹22/₹42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | बी |
| GUDJ602E | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | बी |
| GUDJ602F | ₹22/₹42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | बी |
| GUDJ632D | ₹22/₹42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | बी |
| GUDJ632E | ₹22/₹42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | बी |
| GUDJ603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | सी |
| GUDJ633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | सी |
3.उत्पाद रूपरेखा दृश्य
नोट 1: डिजाइन मानदंड
| मानक ताप विनिमय स्थितियाँ | प्रवेश हवा का तापमान | वाष्पीकरण तापमान | सापेक्ष आर्द्रता | नमी अवशोषण गुणांक | अति ताप की डिग्री |
| एससी1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| एससी2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| एससी3 | -18°C | -25°C | 95% | 1.05 | 4.6K |
| एससी4 | -25°C | -31°C | 95% | 1.01 | 3.9K |
| एससी5 | -34°C | -40°C | 95% | 1.01 | 3.9K |
नोट 2: रेफ्रिजरेंट रूपांतरण गुणांक
| रेफ्रिजरेंट | कार्य की शर्तें | R22 | R404A | R507 | R134a |
| सुधार कारक | एससी1 | 0.95 | 1 | 1 | 0.93 |
| सुधार कारक | एससी2 | 0.95 | 1 | 1 | 0.91 |
| सुधार कारक | एससी3 | 0.95 | 1 | 1 | 0.85 |
