उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Kaideli
प्रमाणन:
CE,ISO9001-2008
मॉडल संख्या:
ईएच354/सीएल-ईटी

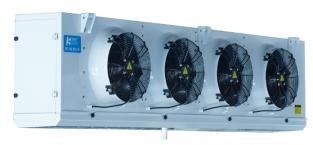

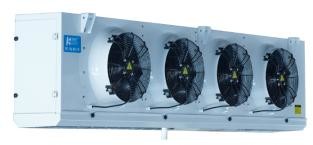

प्रोडक्ट का नाम:कोल्ड रूम स्टोरेज के लिए 2023 नया उत्पाद ईए सीलिंग टाइप एयर कूलर
ईए सीरीज एंगल्ड यूनिट कूलर
1. उत्पाद विवरण:
ईए सीरीज़ कमर्शियल एंगल्ड टाइप एयर कूलर, कॉम्पैक्ट स्ट्रक्चर डिज़ाइन का उपयोग करते हुए, पंखे उड़ाते हुए, बेवल सतह पर स्थापित पंखे, उत्पाद का आकार छोटा है, कोल्ड स्टोरेज स्पेस को छोटा करता है, मुख्य रूप से उन छोटे आकार के कोल्ड रूम के लिए उपयोग किया जाता है।
उत्पादों की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
● केसिंग: सिल्वर पाउडर कोटिंग (RAL7001) के साथ Al-Mg अलॉय शीट का उपयोग करते हुए, इसमें जंग-रोधी गुण और हल्का वजन होता है।
● बाष्पीकरण करनेवाला अंत प्लेट एल्यूमीनियम प्लेट को गोद लेती है, प्रभावी रूप से तांबे की ट्यूब की रक्षा करती है, वजन कम करती है।
● डबल पानी की थाली डिजाइन: काज संरचना डिजाइन, सुविधाजनक संचालन के साथ बाहरी पानी की थाली;भीतरी पानी की ट्रे एल्युमिनियम प्लेट की फ्लूम संरचना को अपनाती है।संघनित पानी या डीफ्रॉस्टेड पानी को सीधे आंतरिक पानी की ट्रे के माध्यम से बाहरी पानी की ट्रे के आउटलेट में छुट्टी दे दी जाती है।
● कुंडल: तांबे की पाइप φ12, रिक्ति 38.1×33, उच्च दक्षता।
● कोल्ड स्टोरेज की विभिन्न तापमान आवश्यकताओं को पूरा करने के लिए हाइड्रोफिलिक फिल्म, 4.0 और 6.0 मिमी की फिन रिक्ति के साथ नालीदार एल्यूमीनियम पंख।
● पंखे: ब्लोअर का बाहरी रोटर पंखा, कार्य तापमान -30 ~ 60 ℃, पंखा विनिर्देश φ300, प्रशंसकों की संख्या 1 से 4।
● डीफ्रॉस्टिंग: मानक इलेक्ट्रिक हीटिंग डीफ्रॉस्टिंग, स्टेनलेस स्टील हीटिंग पाइप को कॉइल ट्यूब फिन और इनर वॉटर प्लेट पर वितरित किया जाता है, इसका अच्छा डीफ्रॉस्टिंग प्रभाव होता है।
● IP65 ग्रेड पनरोक जंक्शन बॉक्स और पनरोक संबंधक, बेहतर पनरोक प्रभाव, उच्च विश्वसनीयता के साथ।
● एयर कूलर का आउटलेट श्रेडर वाल्व से लैस है, जो उपयोगकर्ताओं के दबाव का पता लगाने के लिए सुविधाजनक है।
● सख्त कारखाना दबाव परीक्षण, परीक्षण दबाव 23bar।
● विस्तार वाल्व ग्राहकों की आवश्यकताओं के अनुसार पूर्व स्थापित किया जा सकता है।
● यह R404A, R507A, R448A, R449A, R134a, R22 आदि के लिए रेफ्रिजरेंट से मिल सकता है।
2. मानक विन्यास और विकल्प:
| पीआर्ट्स एक | सीविन्यास | पीआर्ट्स एक | सीविन्यास | ||
| झलार | पाउडर कोटिंग के साथ अल-एमजी मिश्र धातु शीट | ● | defrosting | एयर डिफ्रॉस्टिंग | ○ |
| पाउडर कोटिंग के साथ शीट | ○ | इलेक्ट्रिक हीटिंग पाइप | ● | ||
| जस्ती चादर पाउडर कोटिंग के साथ | ○ | गर्म गैस | ○ | ||
| स्टेनलेस स्टील प्लेट | ○ | विस्तार वॉल्व | ○ | ||
| पंखा | वेइगुआंग मोटर | ● | ड्रेनपाइप गर्म तार | ○ | |
| ईबीएम मोटर | ○ | विंड डक्ट हीटिंग बेल्ट | × | ||
| पवन बाल्टी मोटर | × | ||||
| पंख | एल्यूमीनियम पंख | ○ | |||
| हाइड्रोफिलिक एल्यूमीनियम पंख | ● | ||||
●:मानक;○:विकल्प;×:मत चुनें
3. तकनीकी डाटा शीट:
3.1 फिन रिक्ति 4.0 मिमी
| नमूना |
क्षमता/R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||
|
टीसी = 0 ℃ ΔΤ=8K |
टीसी = 10 ℃ ΔΤ=10K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईए301/सीएल-ईएस | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | जी1” | 18.5 |
| ईए301/डीएल-ईएस | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | जी1” | 19.4 |
| ईए302/सीएल-ईएस | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | जी1” | 31.2 |
| ईए302/डीएल-ईएस | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | जी1” | 33.0 |
| ईए303/सीएल-ईएस | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | जी1” | 43.3 |
| ईए303/डीएल-ईएस | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | जी1” | 46.0 |
| ईए304/सीएल-ईएस | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | जी1” | 55.0 |
| ईए304/डीएल-ईएस | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | जी1” | 58.5 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. परिवेश के तापमान पर एयरथ्रो 0.5m/s हवा का आगमन दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
3.2 फिन रिक्ति 6.0 मिमी
| नमूना |
क्षमता /R404A (किलोवाट) |
सतह | ट्यूब वॉल्यूम | वायु प्रवाह | हवा फ़ेंकना | कनेक्शन पाइप | वज़न | |||
|
टीसी = 0 ℃ ΔΤ=8K |
टीसी = -18 ℃ ΔΤ=7K |
एम2 | डीएम3 | एम3/एच | एम | प्रवेश | दुकान | नाली | किलोग्राम | |
| ईए301/सीडी-ईएस | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | जी1” | 18.0 |
| ईए301/डीडी-ईएस | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | जी1” | 19.0 |
| ईए302/सीडी-ईएस | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | जी1” | 30.6 |
| ईए302/डीडी-ईएस | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | जी1” | 32.0 |
| ईए303/सीडी-ईएस | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | जी1” | 42.4 |
| ईए303/डीडी-ईएस | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | जी1” | 45.0 |
| ईए304/सीडी-ईएस | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | जी1” | 53.7 |
| ईए304/डीडी-ईएस | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | जी1” | 57.0 |
1. तालिका में, Tc ठंडे कमरे का तापमान है, ΔΤ ठंडे कमरे के तापमान के बीच का अंतर है।और वाष्पीकरण अस्थायी।
2. परिवेश के तापमान पर एयरथ्रो 0.5m/s हवा का आगमन दूरी है।
3. अन्य कार्य स्थितियों की शीतलन क्षमता के लिए, कृपया सुधार गुणांक देखें।
4. विद्युत पैरामीटर तालिका:
| नमूना | एफएक मोटर | इलेक्ट्रिक डिफ्रॉस्टिंग | |||||
|
वोल्टेज (वी) |
शक्ति (डब्ल्यू) |
मौजूदा (ए) |
रफ़्तार (आर / मिनट) |
कुंडल (किलोवाट) |
ट्रे (किलोवाट) |
कुल (किलोवाट) |
|
| ईए301* | 220-1 | 85 | 0.42 | 1380 | 1 × 0.6 | 1 × 0.6 | 1.2 |
| ईए302* | 220-1 | 170 | 0.84 | 1380 | 1 × 1.1 | 1 × 1.1 | 2.2 |
| ईए303* | 220-1 | 255 | 1.26 | 1380 | 1 × 1.6 | 1 × 1.6 | 3.2 |
| ईए304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
